Lager - buffertlagring utan värmeväxlare

Layered buffertlagrings-PLC

Användningsområden

SPS-bufferttanken är avsedd för användning i värme-, fastbränsle- och solvärmesystem, samt i kraftvärmeverk. Den säkerställer effektiv temperaturlagring och tillhandahåller användbar energi efter behov från olika värmekällor.

Tack vare det optimerade in- och returflödet är ackumulatortanken lämplig för individuella system såväl som för seriekoppling av flera bufferttankar, till exempel i större byggnadskoncept eller kombinerade energiförsörjningar.

material & konstruktion

Tanken är tillverkad av högkvalitativt stål S235JRG2 enligt DIN 4753 och Euronorm EN 12897. Behållarens insida är obehandlad, utsidan är grundmålad från fabriken och står på en stabil bottenring.

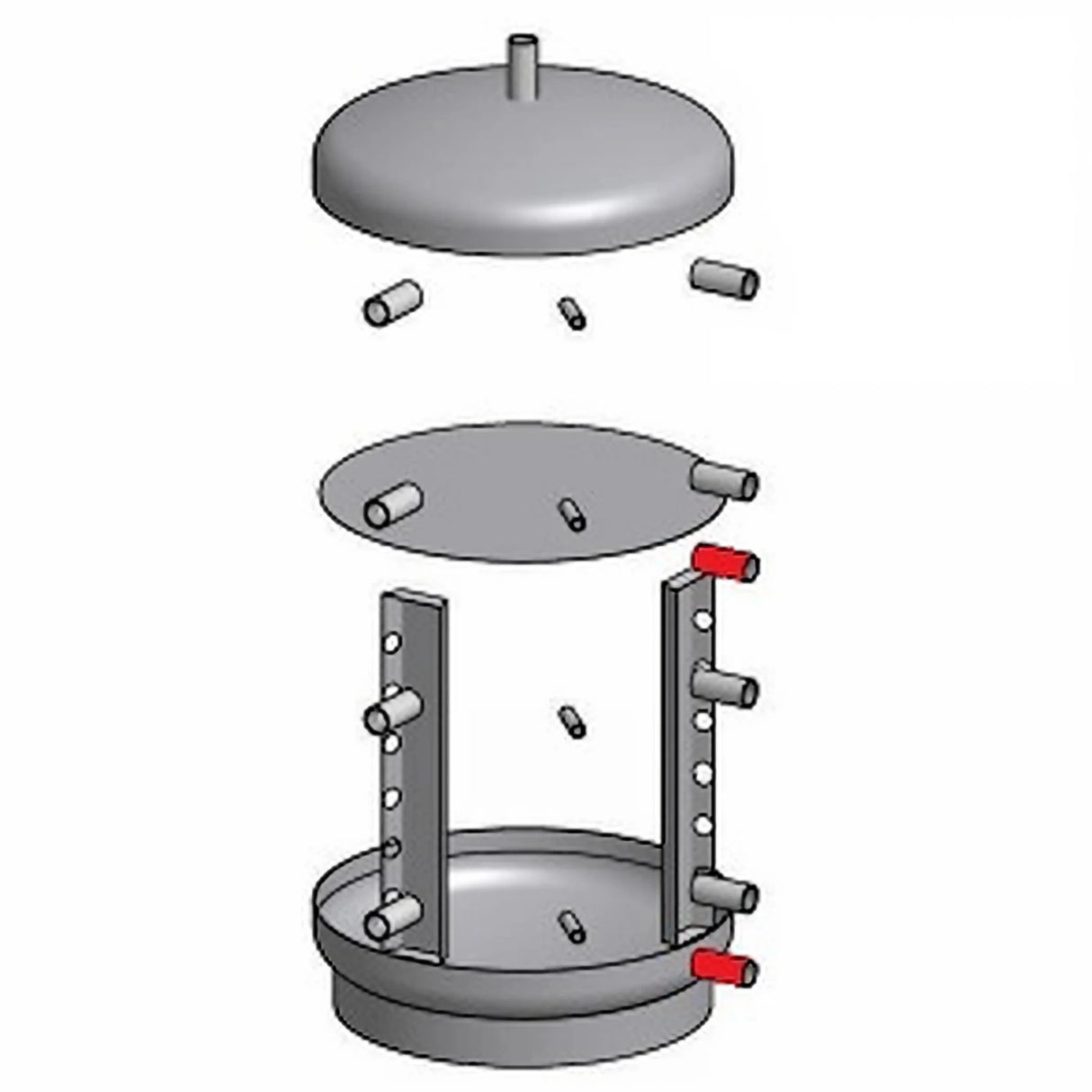

För att förbättra skiktningen är skiktningskanaler och en insvetsad skiktningsseparatorplatta integrerade. Muffarna är anordnade i 90° vinkel, vilket förenklar montering och anslutning av flera lagringstankar.

Tekniska funktioner

Ackumulatortanken är konstruerad för ett maximalt driftstryck på 5 bar och har två uttag för elektriska värmeelement. Ytterligare anslutningar är placerade för att optimera returflödet och bibehålla temperaturskiktningen.

Konstruktionen minskar termisk blandning, vilket möjliggör hög utnyttjande av den lagrade värmen över olika temperaturzoner.

Isoleringsalternativ

Flera isoleringsalternativ finns tillgängliga för SPS-bufferttanken: 100 mm STS EPS (effektivitetsklass C), 130 mm STS EPS AirPor® (effektivitetsklass B) eller 150 mm PU superhårt skum (effektivitetsklass A) för tankstorlekar från 600 till 1000 liter. All isolering levereras med en silvergrått plastmantel och en tätningslist.

Isoleringen är exakt monterad och avtagbar för att underlätta installation och underhåll. Beroende på design kan detta minska värmeförlusten avsevärt.

EPS AirPor® grått polystyrenskum

EPS AirPor®-isolering kombinerar polystyrenskum med tillsatt grafit, vilket resulterar i förbättrad värmereflektion och minskad värmeförlust. 130 mm-versionen (110 mm EPS + 20 mm fleece) uppfyller energieffektivitetsklass B, medan 100 mm-versionen (80 mm EPS + 20 mm fleece) uppfyller energieffektivitetsklass C.

Fördelarna inkluderar upp till 30 % minskad värmeförlust jämfört med konventionella isoleringsmaterial, enkel och snabb installation, 100 % återvinningsbarhet och extra golv- och lockisolering. Värmeledningsförmågan enligt DIN EN 12667 är 0,0316 W/mK; brandskyddsklass enligt DIN 4102: B2.

PU superstyv skumisolering

PU-superstyvskumisolering, med en tjocklek på 150 mm, erbjuder utmärkta isoleringsegenskaper och uppnår energieffektivitetsklass A. Den består av 150 mm polyuretan kombinerat med 10 mm polyesterfiberfleece och är täckt med en PS-mantel i RAL 9006.

Fleecelamineringen minimerar konvektionsförluster vid behållarens väggar, lock och skarvar. Isoleringen är avtagbar, hudvänlig, miljövänlig och även 100 % återvinningsbar. Värmeledningsförmåga enligt DIN EN 12667: 0,023 W/mK; brandskyddsklass enligt DIN 4102: B2.

Montering & installation

De förmonterade 90° vinklade uttagen möjliggör enkel och säker anslutning till värmekretsar och bekväm anslutning av flera ackumulatortankar till batteripaket. Stativringens design förenklar installationen på plats.

Tack vare avtagbar isolering och exakt passande låslister är installationen snabb och underhållsvänlig.Två uttag för elvärmepatroner möjliggör användning av ytterligare elektrisk eftervärme vid behov.

Fördelar & Drift

Den skiktade bufferttanken SPS kombinerar robust stålkvalitet med sofistikerad skiktningsteknik och olika isoleringsalternativ, vilket gör att den kan optimeras för olika behov. Minskad värmeförlust, förbättrad skiktning och flexibla anslutningsmöjligheter ökar effektiviteten och driftsäkerheten.

Sammantaget erbjuder lagringssystemet en hållbar och ekonomisk lösning för energilagring i moderna värmeförsörjningssystem och underlättar integrationen av förnybara värmekällor samt optimering av förbruknings- och driftskostnader.

Leveransomfattning

• Skiktade lagringstankar utan värmeväxlare efter eget val
• inklusive utvald isolering
• Montering & Bruksanvisning
