Agua caliente mediante energía solar fotovoltaica
Cómo funciona:
1. Excedente de electricidad:
La instalación fotovoltaica a menudo genera más electricidad de la que se consume directamente en el hogar, especialmente cuando hay sol.
2. Resistencia eléctrica:
El excedente de electricidad se dirige a una resistencia eléctrica en el acumulador de agua caliente.
3. Conversión en calor:
El calentador eléctrico convierte la electricidad en calor y calienta el agua del acumulador.
Acumulador de agua caliente sanitaria de 100 litros ETWS
El acumulador de agua caliente sanitaria ETWS de 100 litros combina la tecnología más moderna con una alta fiabilidad para la preparación centralizada de agua caliente sanitaria. Un intercambiador de calor de alta eficiencia con una superficie de 1,2 m² aprovecha la energía térmica de su instalación solar o de su caldera y calienta hasta 180 litros de agua sanitaria de forma confortable y económica.
Un revestimiento de esmalte de alta calidad en el interior del acumulador, complementado con un generoso ánodo de magnesio, garantiza una protección anticorrosión duradera. Gracias al aislamiento integrado de poliuretano, las pérdidas de calor se mantienen bajas (solo 28 W de pérdida de potencia) y la temperatura se conserva hasta un máximo de 95 °C.

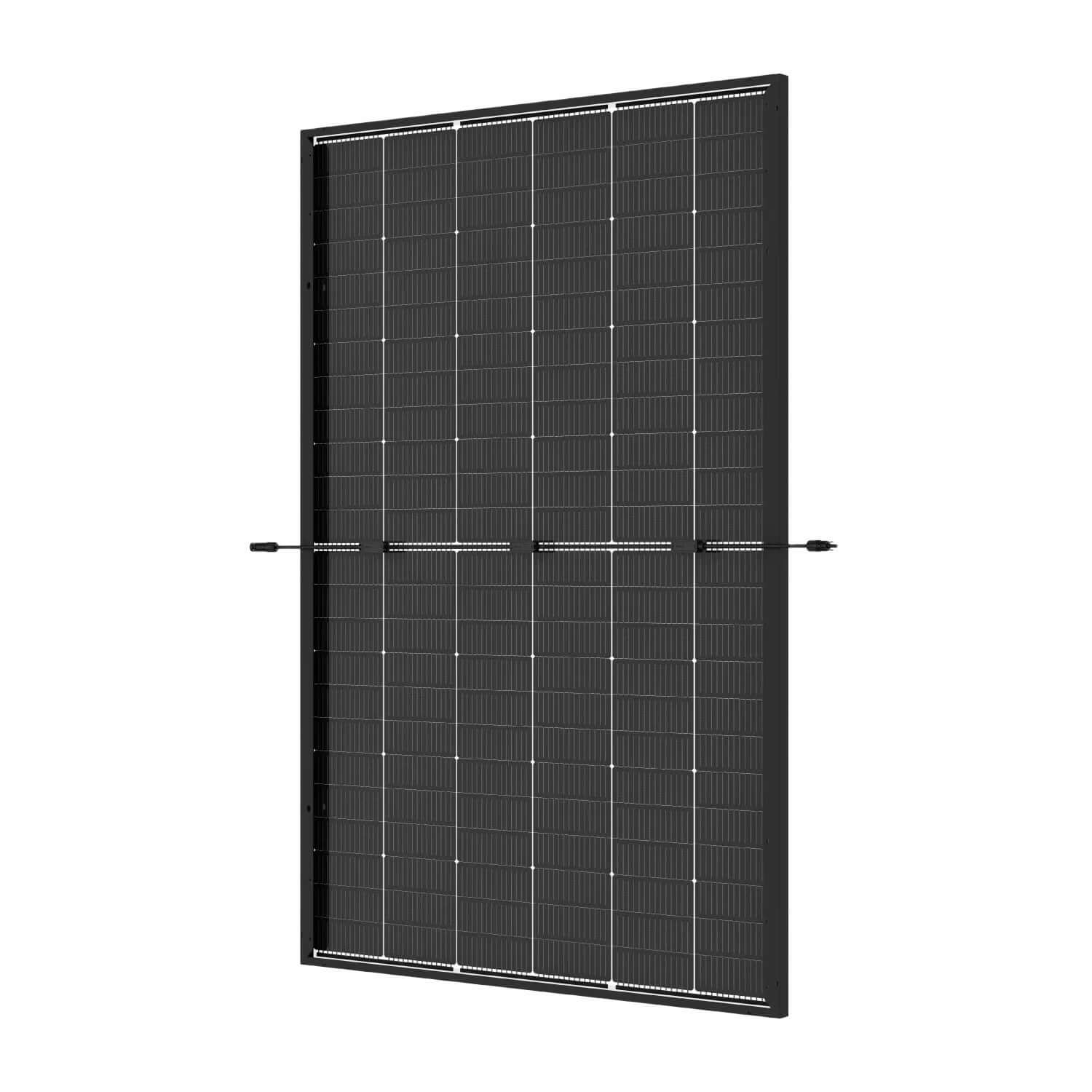

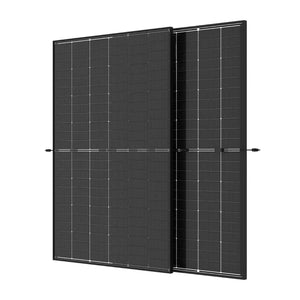

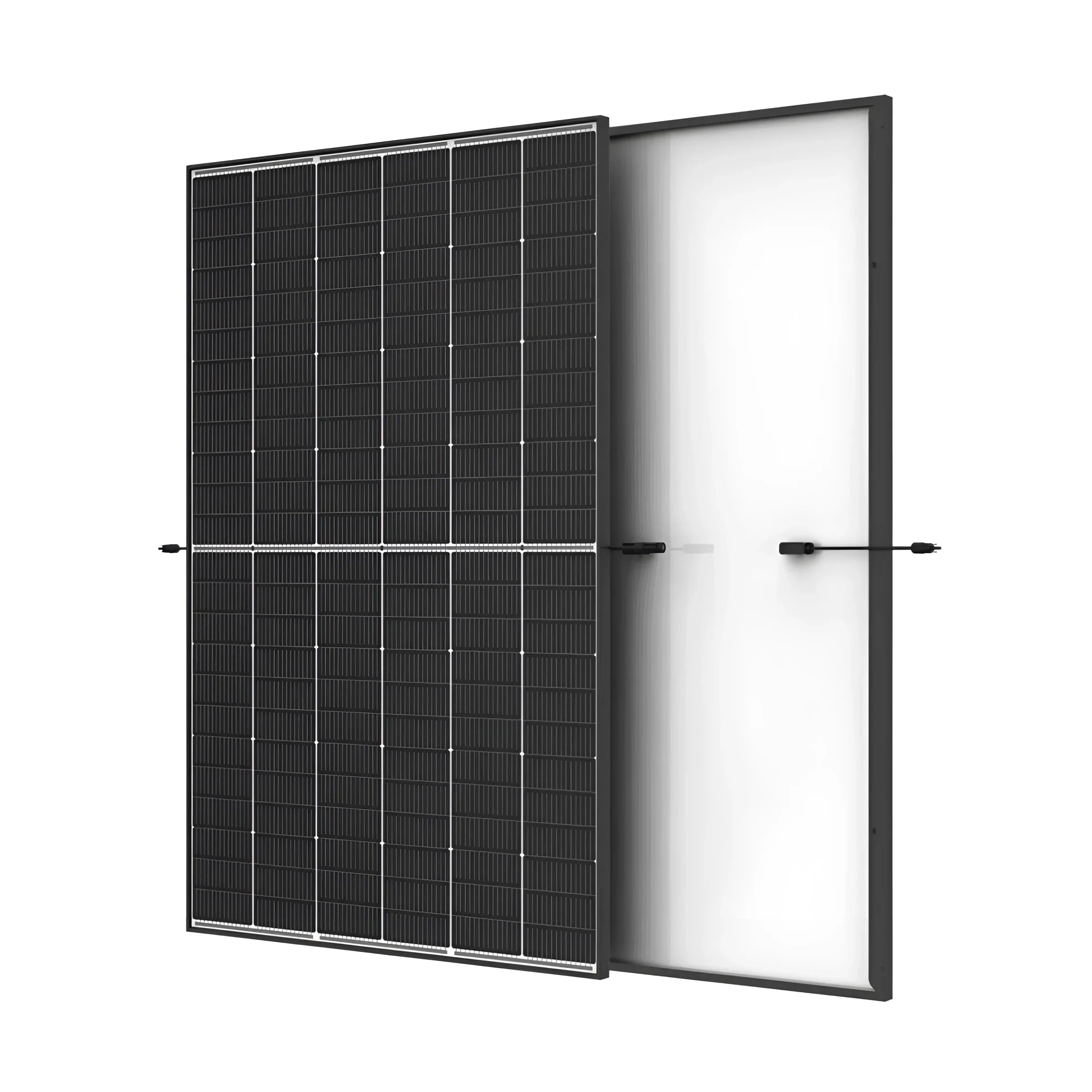

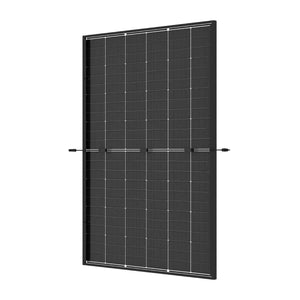

Módulo solar fotovoltaico bifacial de alto rendimiento Trina Vertex S+
El módulo Trina Vertex S+ ofrece una potencia máxima de hasta 435 Wp y alcanza con un 21,8 % uno de los mejores rendimientos del mercado. Gracias al diseño bifacial de doble vidrio, además de la parte frontal, también se aprovecha eficazmente la luz trasera, lo que aumenta el rendimiento energético hasta en un 85 %.
La robusta construcción con una resistencia a la compresión de 5.400 Pa en la parte frontal y 4.000 Pa en la trasera garantiza la máxima resistencia al granizo, la nieve y la presión del viento. Con una longitud de 1.762 mm, una anchura de 1.134 mm y un peso de 21,8 kg, el módulo se puede utilizar de forma versátil en tejados residenciales y comerciales.

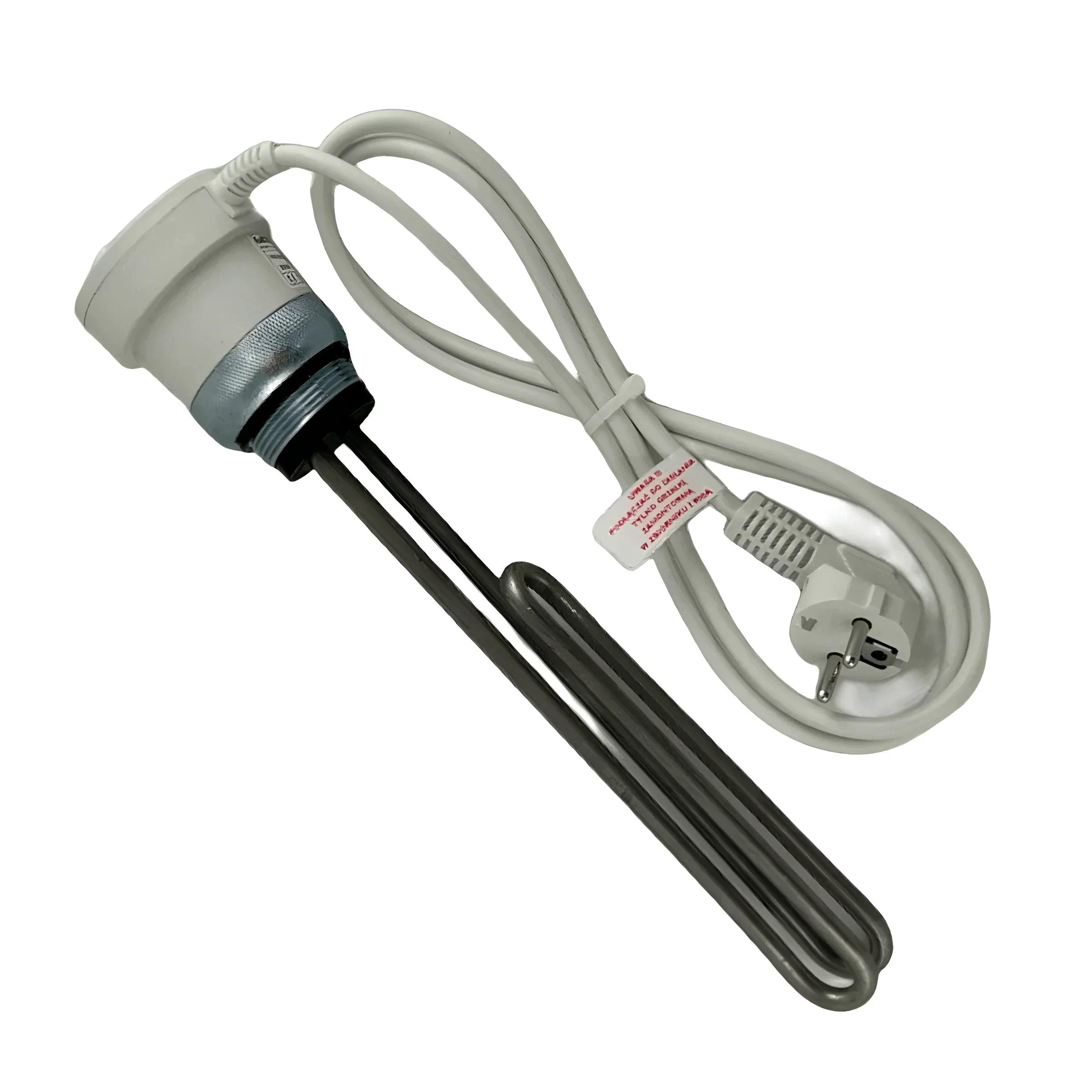

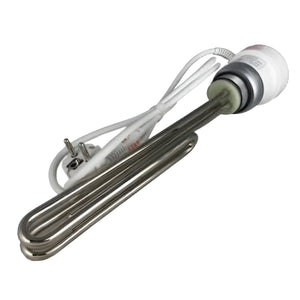

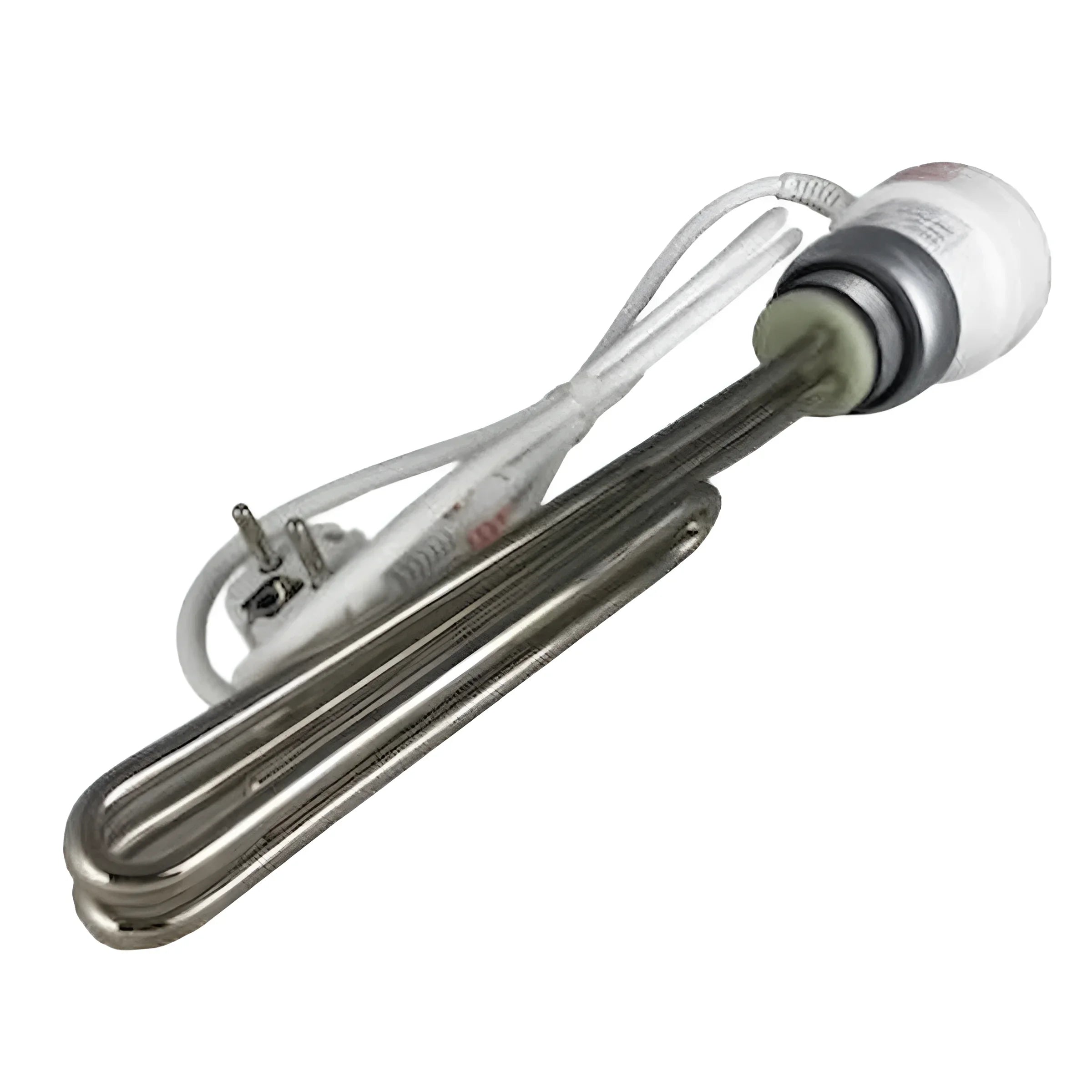

Calentador eléctrico de 1,5 kW para un apoyo fiable
El calentador eléctrico de 1,5 kW de acero inoxidable de alta calidad permite un control preciso de la temperatura entre 5 °C y 75 °C gracias al termostato integrado. Una histéresis de conexión de 7–10 °C garantiza valores de temperatura estables y minimiza los ciclos de conmutación.
Con función anticongelante y un limitador de temperatura de seguridad a 93 °C, el calentador se puede utilizar de forma segura incluso en días fríos. La longitud de instalación compacta de 300 mm, el grado de protección IPX4 y una presión de servicio de hasta 10 bares lo convierten en el complemento ideal para acumuladores de agua caliente y sistemas solares fotovoltaicos.
Datos técnicos

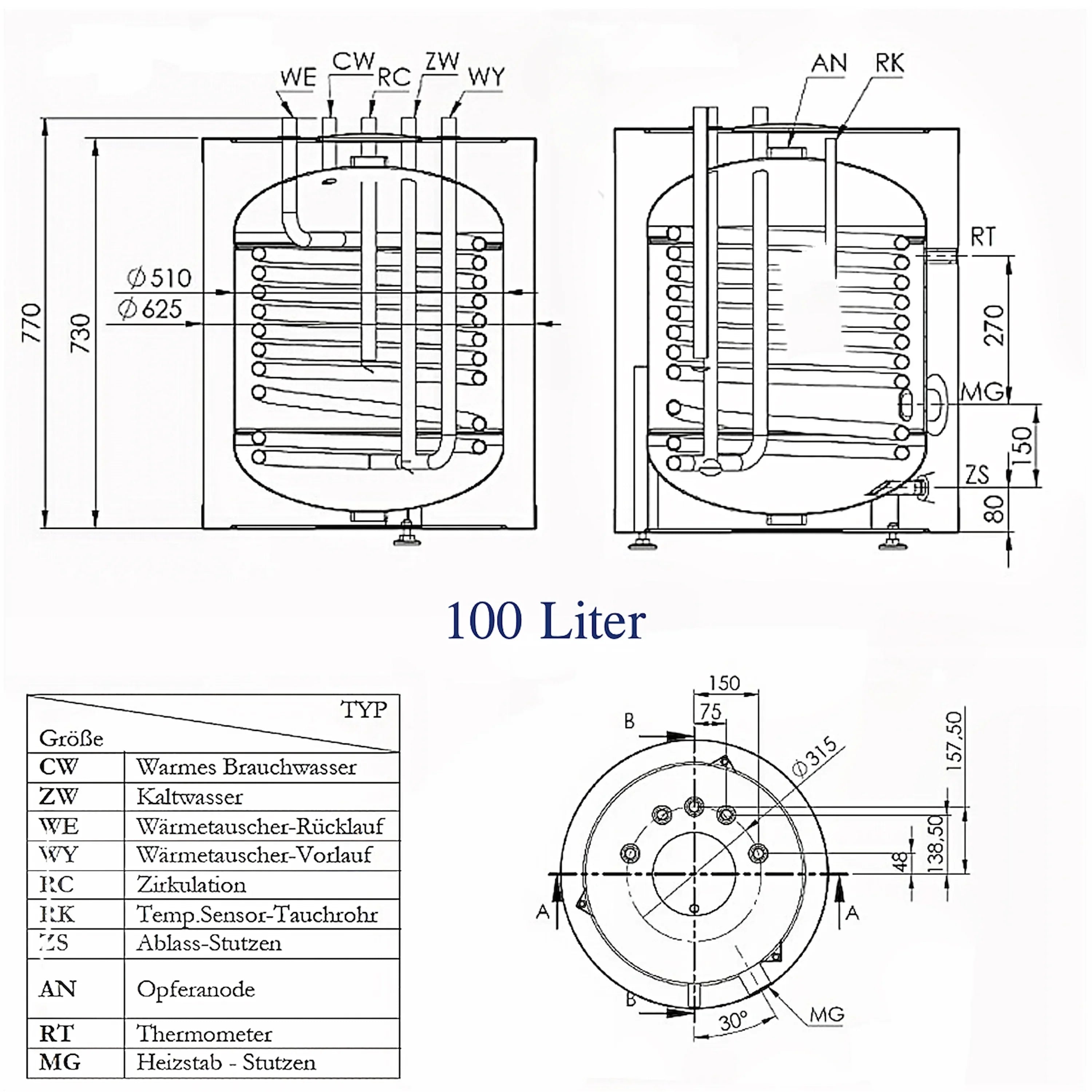

Datos técnicos del acumulador de agua caliente de 100 litros
- Volumen: 100 litros
- Superficie del intercambiador de calor: 1,2 m²
- Contenido del intercambiador de calor: 5,27 litros
- Conexión de ida y retorno de calefacción: 3/4" AG
- Conexión de ida y retorno de agua sanitaria: 3/4" AG
- Conexión de circulación: 3/4" AG
- Conexión del ánodo de magnesio: 1 1/4" IG
- Conexión para calefacción eléctrica: 1 1/2" IG
- Aislamiento térmico: espuma de poliuretano (PUR)
- Temperatura máxima de funcionamiento del acumulador: 95 °C
- Presión máxima de funcionamiento del acumulador / intercambiador de calor: 6 bar
- Temperatura máxima de funcionamiento del intercambiador de calor: 100 °C
- Pérdida: 28 vatios
- Dimensiones con aislamiento (diámetro x H): 625 x 770 mm
- Peso (vacío): 64 kg

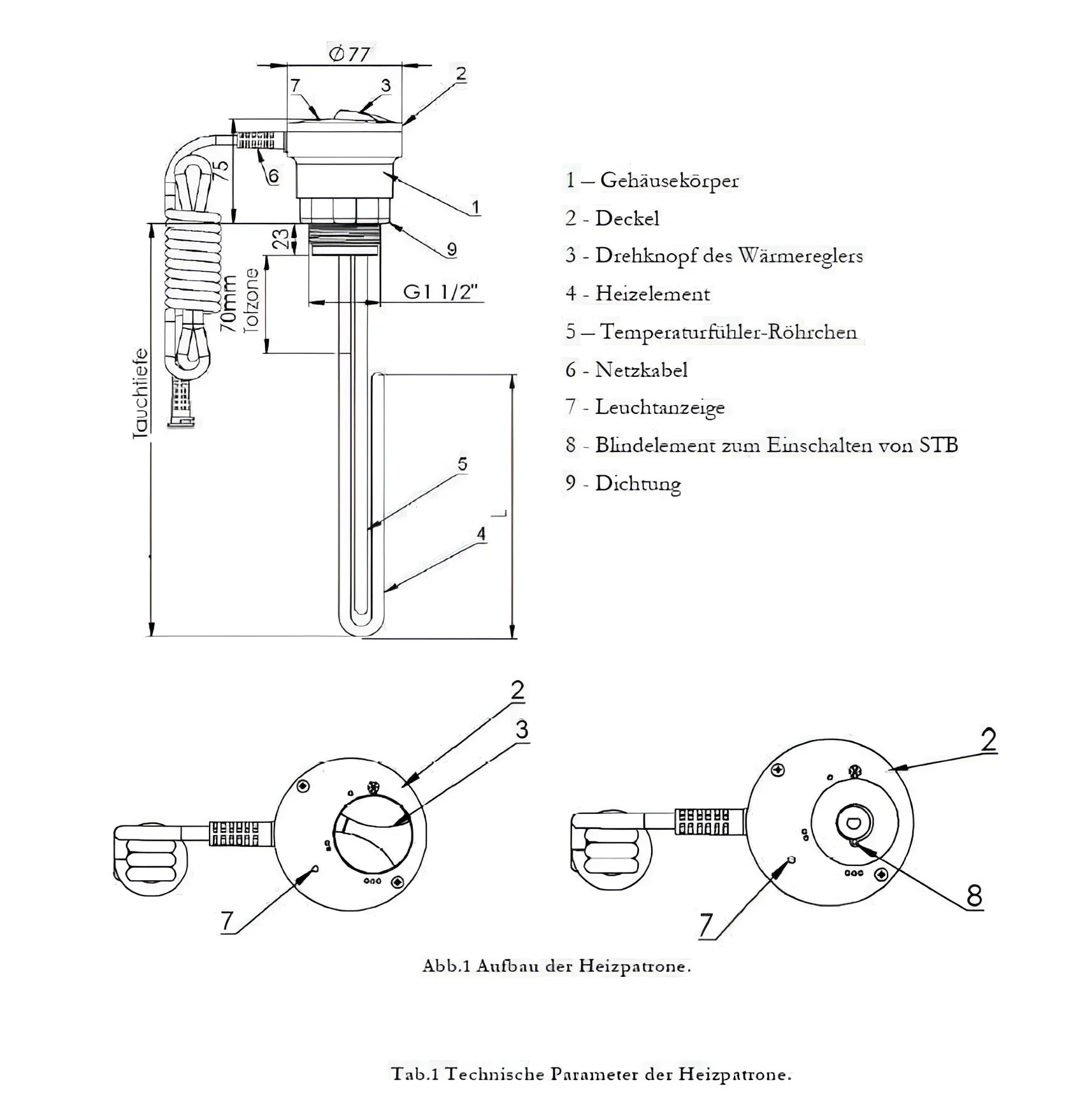

Datos técnicos del calentador de varilla de un vistazo
- Potencia de calefacción: 1,5 kW
- Rango de temperatura: 5-75°C
- Histéresis de encendido: 7-10°C
- Longitud de instalación: 300 mm
- Longitud sin calefacción: 70 mm
- Limitador de temperatura de seguridad: 93°C
- Conexión: 1 ½" AG
- Presión máxima de funcionamiento: 10 bar
- Grado de protección: IPX4
- Material del serpentín de calefacción: Alloy 825
- Material de la carcasa: plástico, blanco
- Alimentación eléctrica: 230V/16A, monofásica
- Cable de conexión: 1,5 metros con enchufe Schuko
Datos técnicos del módulo
- Eficiencia del módulo: 21,8 %
- Número de celdas: 144
- Tipo de celda: monocristalino
- Tecnología: bifacial
- Longitud del cable: 1.100 mm (+) / 1.100 mm (-)
- Sistema de conexión: MC4-EVO2
- Color del marco: negro
- Altura del marco: 30 mm
- Ancho del módulo: 1.134 mm
- Largo del módulo: 1.762 mm
- Peso: 21,8 kg
- Carga de presión frontal: 5.400 Pa
- Carga de presión trasera: 4.000 Pa
- Tolerancia de potencia (positiva): 0 - 5 Wp

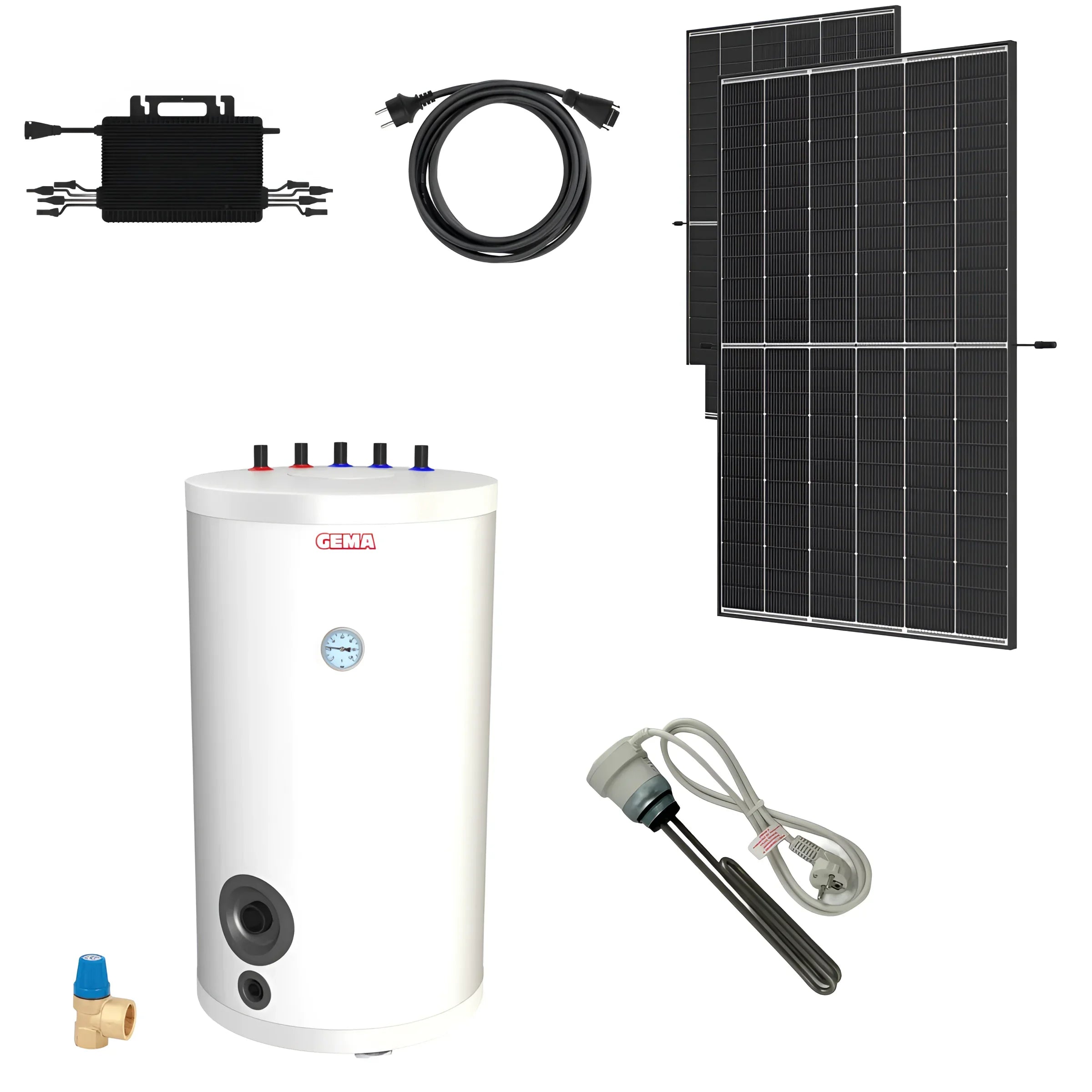

Contenido del envío
- 1 x Acumulador de agua caliente 100 litros
- 1 x Resistencia eléctrica 1,5 kW
- 4 x Paneles fotovoltaicos 435 Wp Bifacial Black Frame
- 1 x Inversor Hoymiles 1600 W

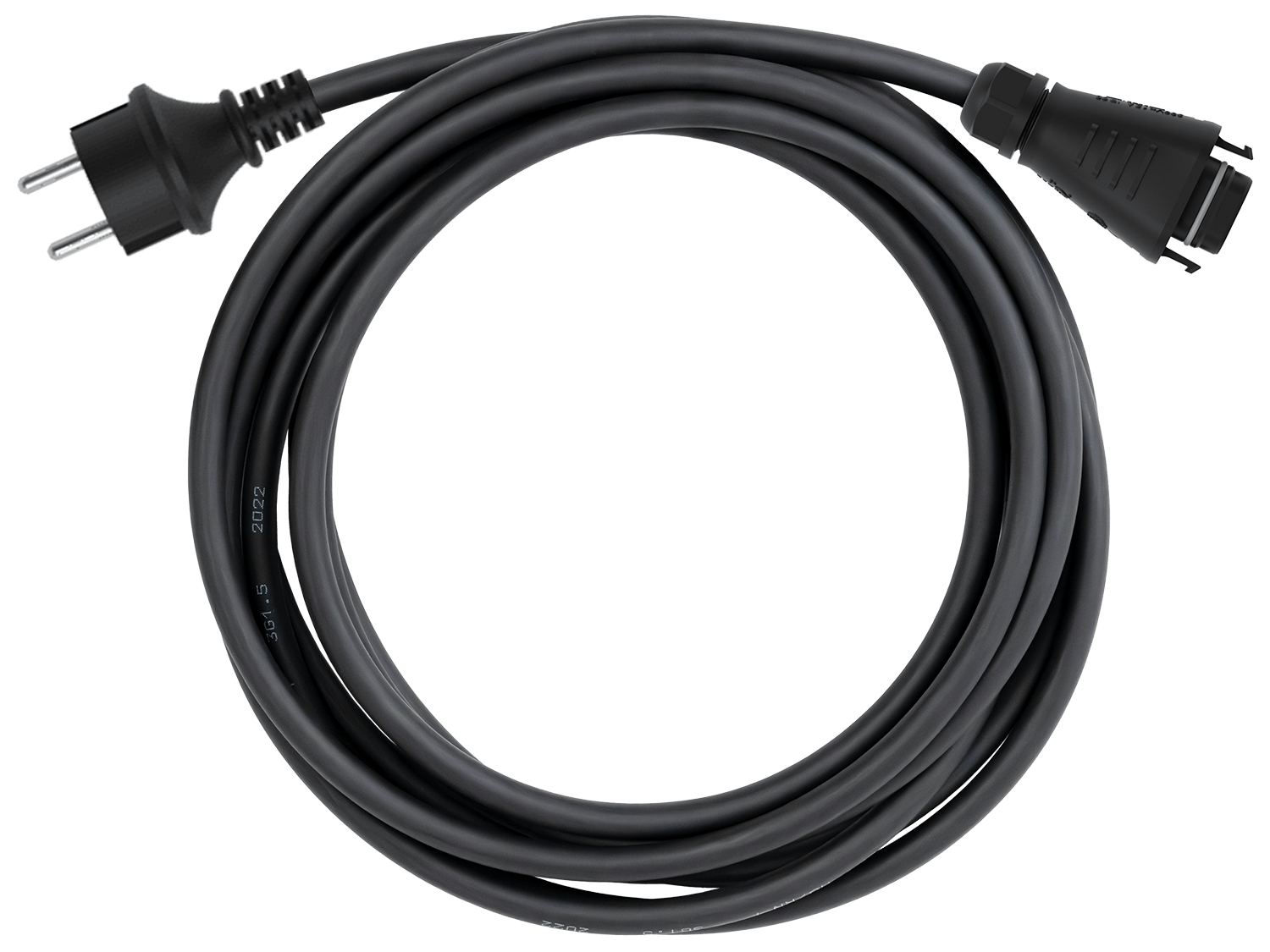

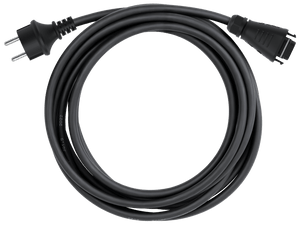

- 1 x Cable de conexión fotovoltaica 10 m
- 1 x Adaptador WLAN DTU
