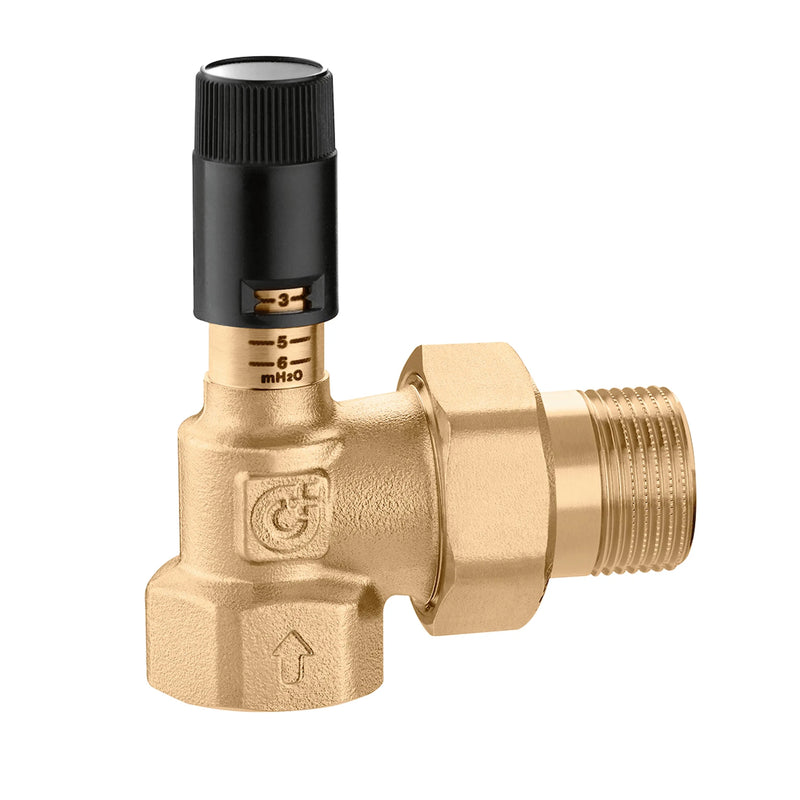

Válvula de sobrepresión de presión diferencial — ajustable con escala

Datos técnicos

Presión máxima de funcionamiento: 10 bar. Rango de temperatura promedio: 0–100 °C. Contenido máximo de glicol: 30 %. Medio: Soluciones de agua y glicol.

función

La válvula de derivación de presión diferencial garantiza el retorno controlado del caudal en sistemas con consumos fluctuantes. Limita la presión diferencial generada por la bomba y devuelve el exceso de volumen proporcionalmente al número de consumidores cerrados.

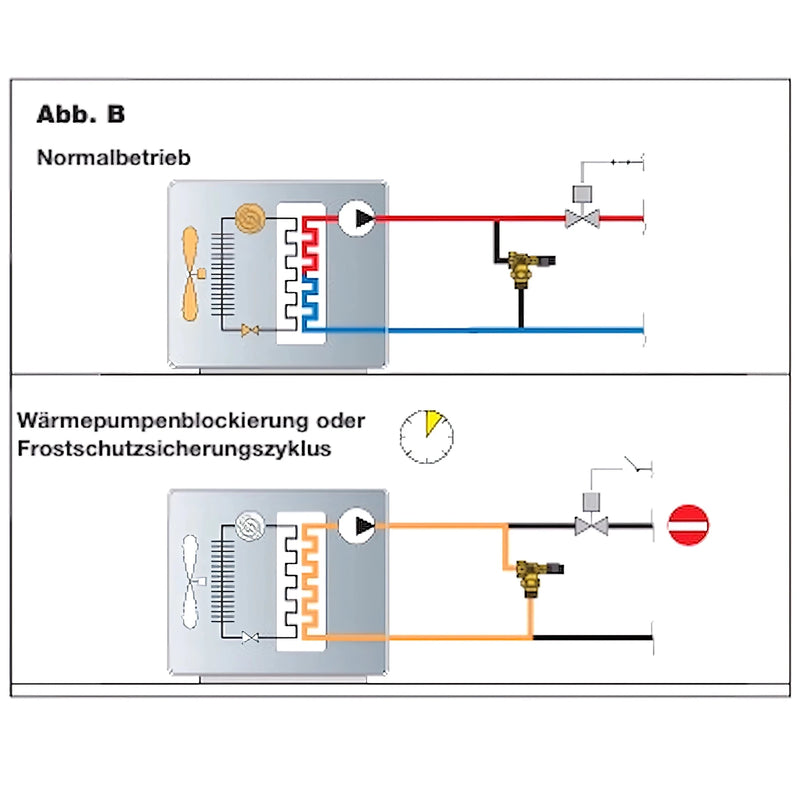

Especialmente en sistemas con bombas de calor o bombas de circulación con control de velocidad, la válvula garantiza el caudal mínimo requerido para el correcto funcionamiento de la máquina y para evitar averías y sobrecalentamientos.

Ajustabilidad y funcionamiento

El ajuste continuo mediante la escala visible permite una adaptación precisa a las condiciones de presión calculadas del sistema. Durante la puesta en marcha, el ajuste debe realizarse en función de la curva característica de la bomba y del límite de presión diferencial deseado.

El ajuste fino durante el funcionamiento permite optimizar el comportamiento del sistema bajo cargas cambiantes y registrar configuraciones para posteriores mediciones de control.

Ventajas

Protección de la bomba y los componentes de control mediante la limitación de la presión diferencial máxima, la reducción de los niveles de ruido y una mayor vida útil del sistema. Unas condiciones hidráulicas más estables mejoran el comportamiento y la eficiencia del control.

Instrucciones de montaje y mantenimiento

La válvula debe instalarse en una posición adecuada en la línea de retorno, accesible para inspección y ajuste. Un filtro preinstalado en la válvula aumenta la fiabilidad operativa y reduce el desgaste.

Se recomiendan inspecciones visuales y funcionales periódicas, así como la comprobación del contenido de glicol y de las juntas. Se deben tomar las medidas de protección adecuadas en caso de heladas.

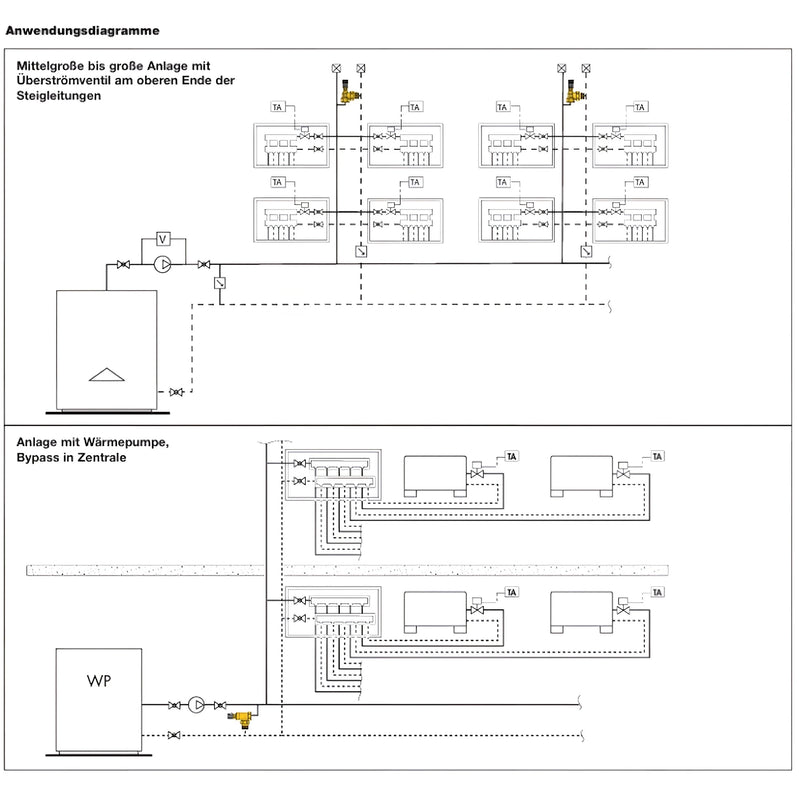

Áreas de aplicación

Adecuado para sistemas de calefacción, refrigeración y bombas de calor con caudal variable. Especialmente útil en sistemas con múltiples consumidores, actuadores o bombas con control de velocidad para garantizar una limitación mínima de caudal y presión.

Datos técnicos

• Presión máxima de trabajo: 10 bar
• Rango de temperatura media: 0–100 °C
• Contenido máximo de glicol: 30%
• Agentes: Agua, soluciones de glicol.
• Ajuste: 10–60 kPa (1–6 m w.s. )

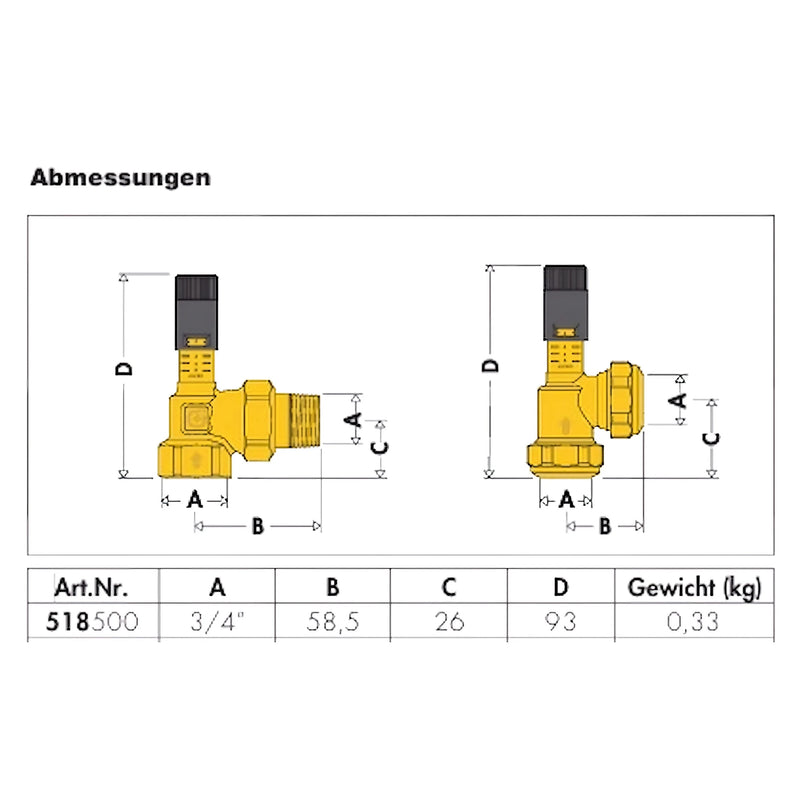

• Conexiones:
  • Rosca hembra de 3/4” (ISO 228-1) para rosca macho con conexión de tornillo
