Sunex Colector de circuitos de calefacción – Distribución eficiente del calor para su sistema de calefacción
Resumen del producto
El colector de circuitos de calefacción Sunex está especialmente diseñado para sistemas de calefacción central con radiadores, calefacción por suelo radiante y sistemas mixtos. Permite una distribución fiable del agua de calefacción en dos o tres circuitos independientes, ofreciendo así opciones de uso flexibles en viviendas y edificios comerciales.
Disponible en las variantes de 2 circuitos DN20, 2 circuitos DN25, 3 circuitos DN20 y 3 circuitos DN25, así como en versión con rosca exterior (AG) para opciones de conexión sencillas. La construcción robusta y el aislamiento de EPP de alta calidad garantizan un rendimiento duradero y una pérdida de calor mínima.
Ámbitos de aplicación
Ideal para obras nuevas y modernizaciones: ya sea calefacción por suelo radiante o radiadores, el colector se adapta a su sistema y optimiza la distribución del calor. En sistemas mixtos con diferentes temperaturas de impulsión, destaca por su regulación precisa.
También en edificios comerciales como oficinas, consultorios y talleres, el colector de circuitos de calefacción Sunex garantiza un confort uniforme. Gracias a la variedad de versiones, se puede adaptar a los requisitos de rendimiento individuales.
Construcción y materiales
El cuerpo principal del colector está fabricado en acero de alta calidad que funciona de forma fiable incluso a altas temperaturas y presiones. Las tuercas son de latón y garantizan una conexión resistente a la corrosión.

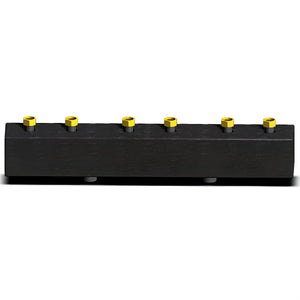

Un aislamiento de EPP de 30 mm de grosor reduce las pérdidas de calor y mejora el rendimiento del sistema. La fijación M8 permite un montaje mural sencillo y seguro, sin soportes adicionales.
Tecnología
Temperatura máxima de funcionamiento: 110 °C | Presión máxima de funcionamiento: 6 bar. La potencia varía de 29 kW (ΔT=20 K, 2 circuitos DN20) a 54 kW (ΔT=20 K, 2/3 circuitos DN25).
Caudales máximos: 1,2 m³/h en DN20 y 2,3 m³/h en DN25. Las dimensiones varían según la versión entre 193/137/552 mm y 193/140/862 mm (alto/profundo/ancho), y el peso entre 5,7 y 8,9 kg.
Montaje y conexión
Gracias a la clara marcación en el lado de la caldera y del circuito de calefacción, las conexiones se realizan de forma rápida y sin errores. El lado de la caldera está disponible con rosca exterior de 1" o 5/4", y el lado del circuito de calefacción, opcionalmente, con rosca interior de 1", 6/4" o rosca exterior de 1".
Las piezas de fijación incluidas permiten una instalación mural sencilla. El fácil acceso a todas las conexiones facilita las tareas de mantenimiento y limpieza.
Ventajas de un vistazo
El distribuidor de circuitos de calefacción Sunex combina una robusta construcción de acero, tuercas de latón resistentes a la corrosión y un eficaz aislamiento de EPP. Convence por su alto rendimiento, fácil montaje y flexibles opciones de conexión.
Perfectamente adaptado a los sistemas de calefacción modernos, ofrece una distribución fiable del calor, reduce las pérdidas de energía y aumenta el confort en cualquier edificio.
Datos técnicos
DN20 2 circuitos
- Material del colector: acero
- Tuerca: latón
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x An x Pr): 193 x 137 x 552 mm
- Peso: 5,76 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máxima: 29 kW
- Caudal máx.: 1,2 m/h
- Conexión lado caldera: 1" AG
- Conexión lado circuito de calefacción: 1" IG

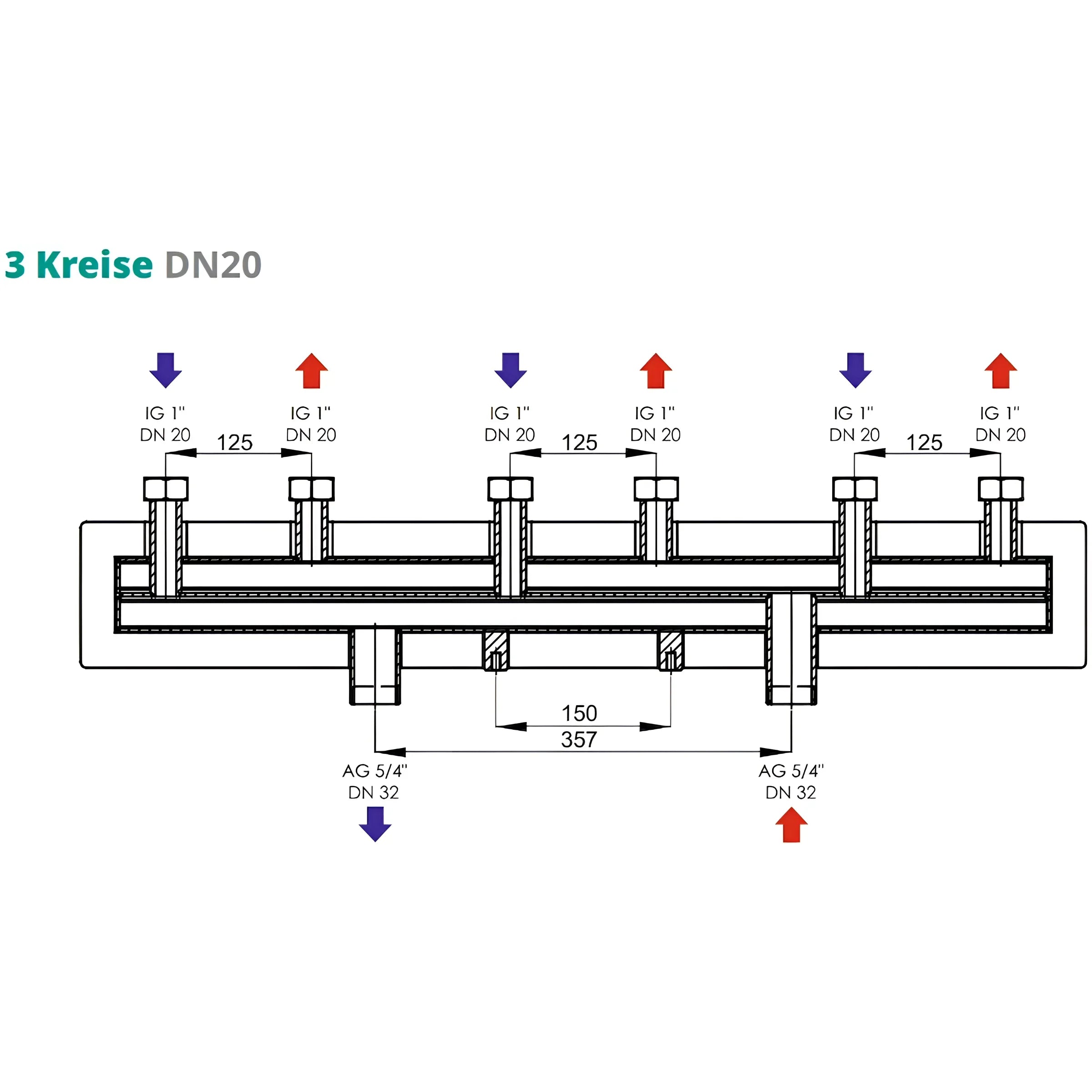

DN20 3 circuitos
- Material del distribuidor: acero
- Tuerca: latón
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x An x Pr): 193 x 140 x 862 mm
- Peso: 8,44 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máxima: 54 kW
- Caudal máximo: 2,3 m³/h
- Conexión lado caldera: 5/4" AG
- Conexión lado circuito de calefacción: 1" IG

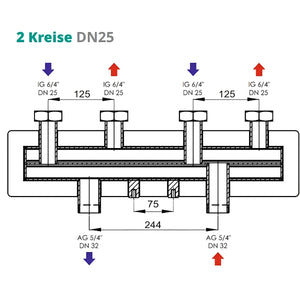

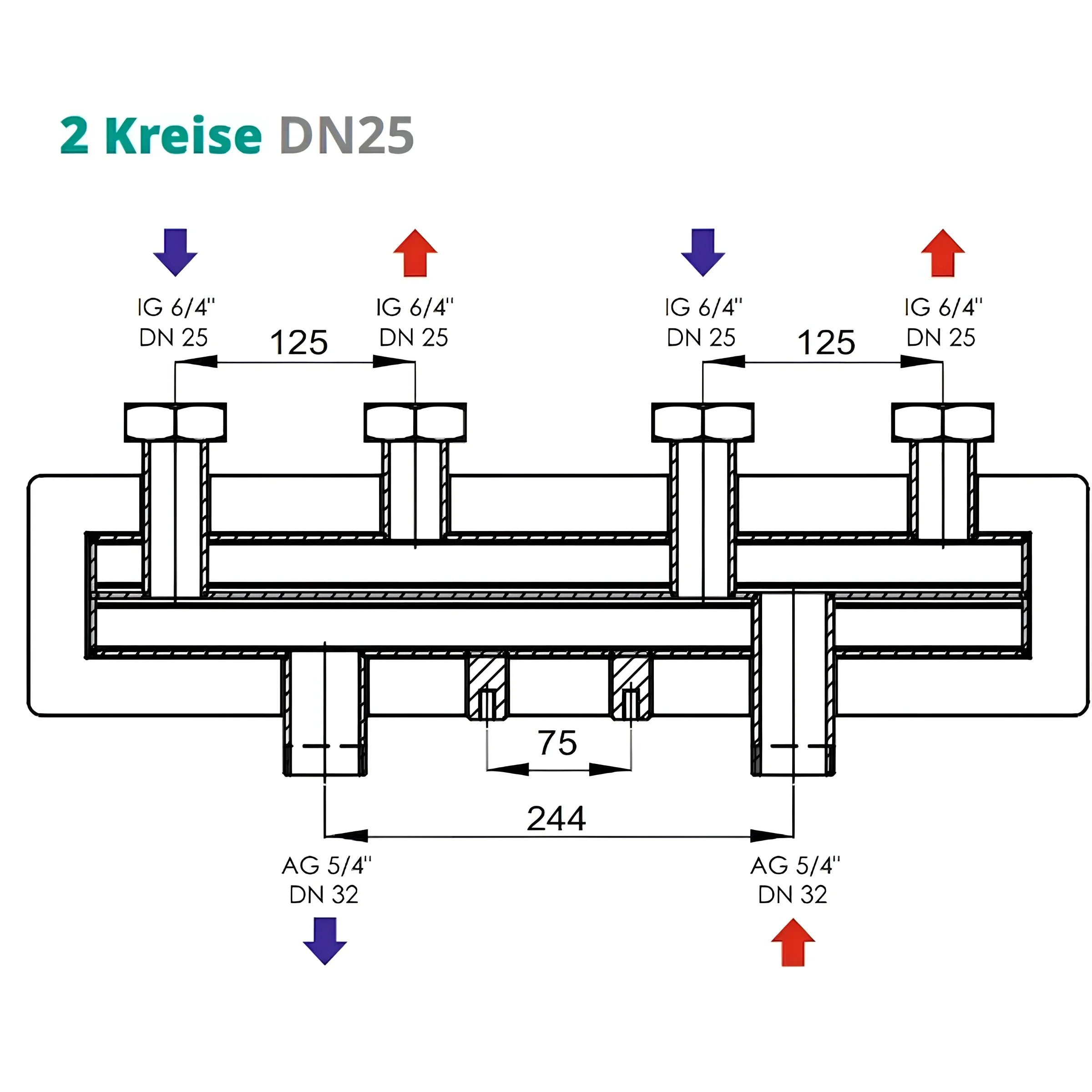

DN25 2 circuitos
- Material del distribuidor: acero
- Tuerca: latón
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x An x Pr): 193 x 137 x 552 mm
- Peso: 6,05 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máxima: 54 kW
- Caudal máximo: 2,3 m/h
- Conexión lado caldera: 5/4" AG
- Conexión lado circuito de calefacción: 6/4" IG

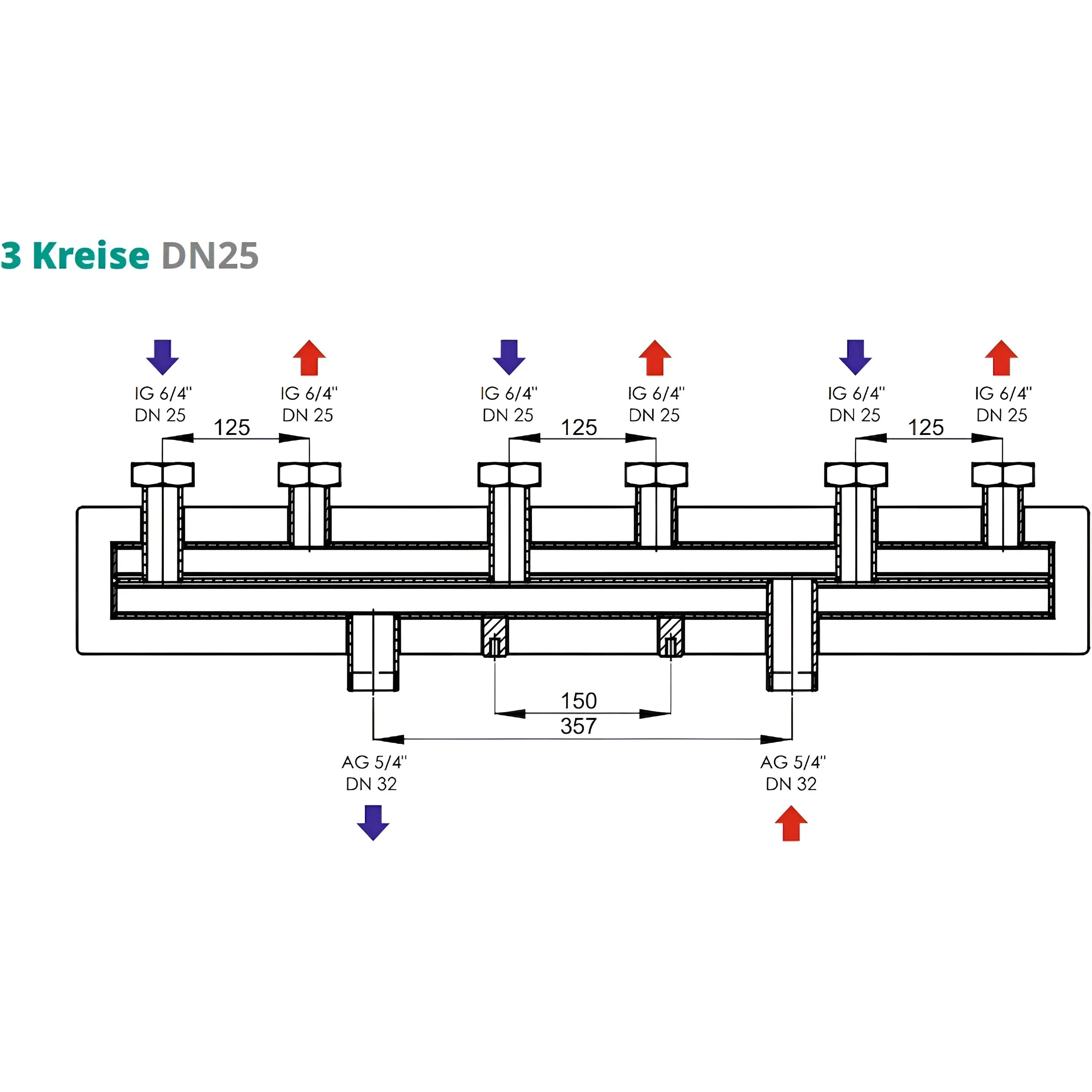

DN25 3 circuitos
- Material del colector: acero
- Tuerca: latón
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x An x Pr): 193 x 140 x 862 mm
- Peso: 8,49 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máxima: 54 kW
- Caudal máximo: 2,3 m/h
- Conexión lado caldera: 5/4" AG
- Conexión lado circuito de calefacción: 6/4" IG

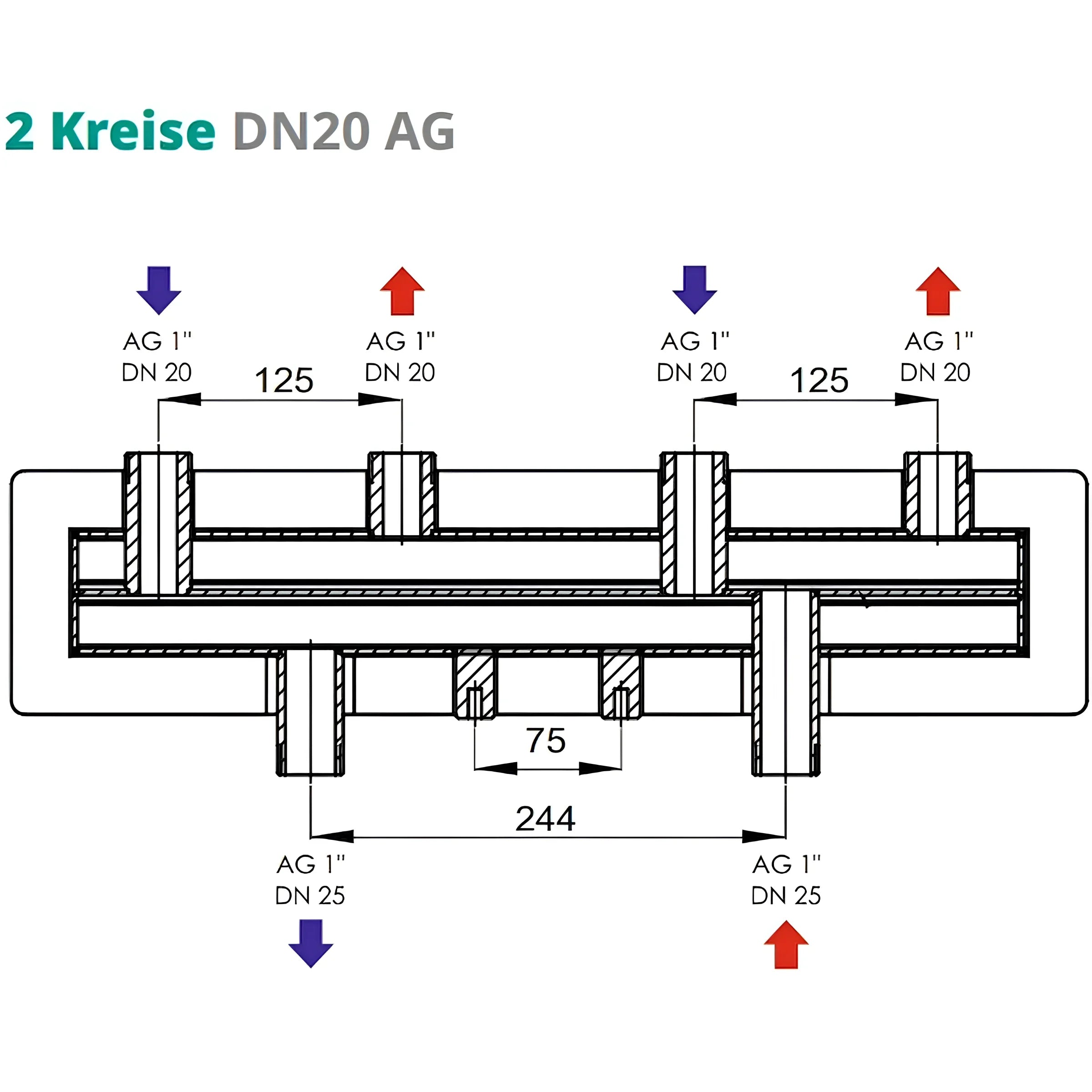

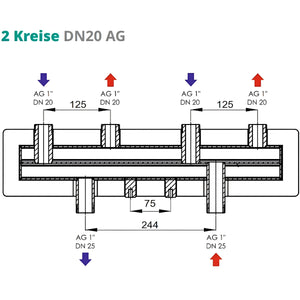

DN20 AG 2 circuitos
- Material del distribuidor: acero
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x Pr x An): 170 x 140 x 552 mm
- Peso: 5,7 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máx.: 29 kW
- Caudal máx.: 1,2 m/h
- Conexión lado caldera: 1" AG
- Conexión lado circuito de calefacción: 1" IG

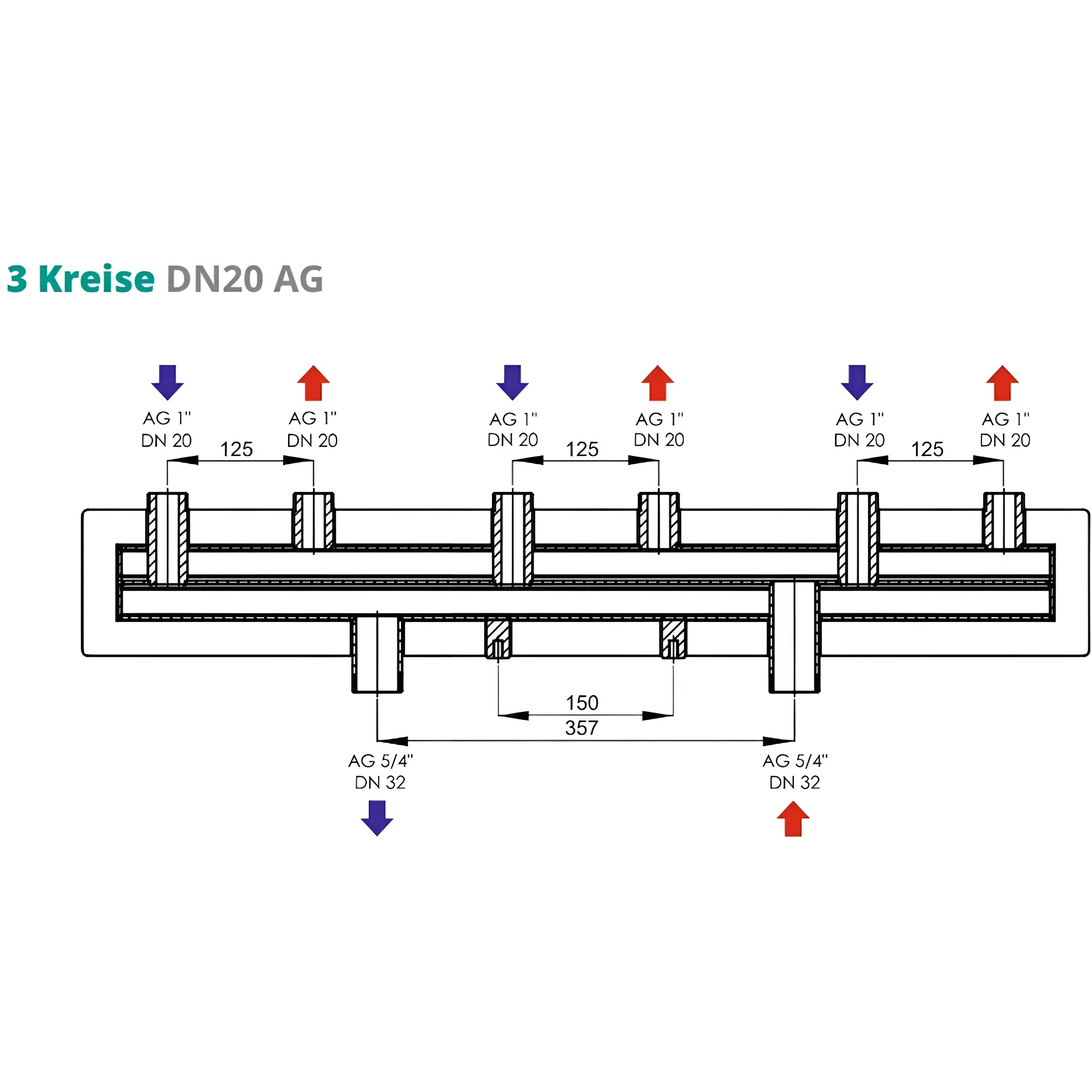

DN20 AG 3 circuitos
- Material del distribuidor: acero
- Aislamiento: EPP de 30 mm de espesor
- Fijación: M8
- Dimensiones (Al x An x Pr): 170 x 140 x 862 mm
- Peso: 8,9 kg
- Temperatura máxima de funcionamiento: 110 °C
- Presión máxima de funcionamiento: 6 bar
- Potencia máxima: 54 kW
- Caudal máximo: 2,3 m/h
- Conexión lado caldera: 5/4" AG
- Conexión lado circuito de calefacción: 1" IG
Contenido del envío
- Distribuidor de circuito de calefacción según elección
- Instrucciones de montaje y manejo
