Resumen del producto y ámbito de aplicación
El Sunex FISH S2 300 X es un acumulador solar de agua caliente sanitaria de pie con un volumen nominal de 300 litros para calentar y almacenar agua caliente sanitaria. Dos intercambiadores de calor de tubo liso que funcionan de forma independiente permiten la integración hidráulica de dos fuentes de calor, por ejemplo, una instalación solar térmica y una caldera, una bomba de calor u otro generador de calor adecuado.
El diseño del acumulador es adecuado para instalaciones de agua caliente bivalentes en las que se utiliza calor renovable y, si es necesario, se complementa con una segunda fuente de calor. El volumen del acumulador según ErP es de 278 litros.
Tecnología y equipamiento

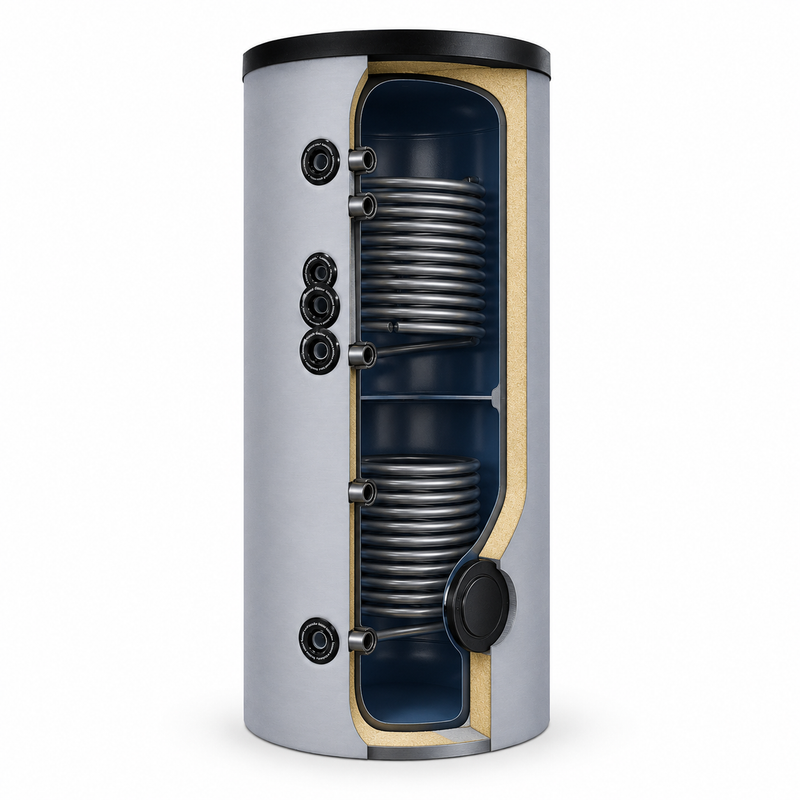

El depósito del acumulador está fabricado en acero S235JR y está esmaltado en el lado del agua potable. Dos ánodos de magnesio complementan la protección anticorrosión. Los dos intercambiadores de calor de tubo liso están fabricados en acero P235GH y funcionan hidráulicamente de forma independiente.
El intercambiador de calor inferior tiene una superficie de transferencia de 1,2 m² y alcanza una potencia continua de 39 kW en condiciones de prueba definidas. El intercambiador de calor superior dispone de 0,9 m² de superficie de transferencia y una potencia continua de 31 kW. La potencia realmente transferible depende de las temperaturas, los caudales y las condiciones de funcionamiento de la instalación correspondiente.

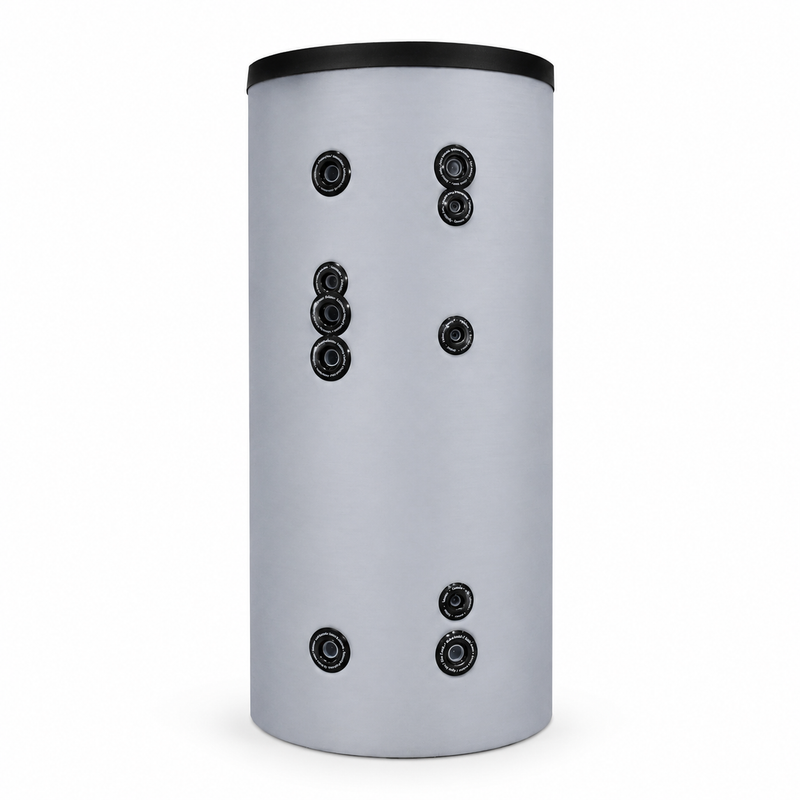

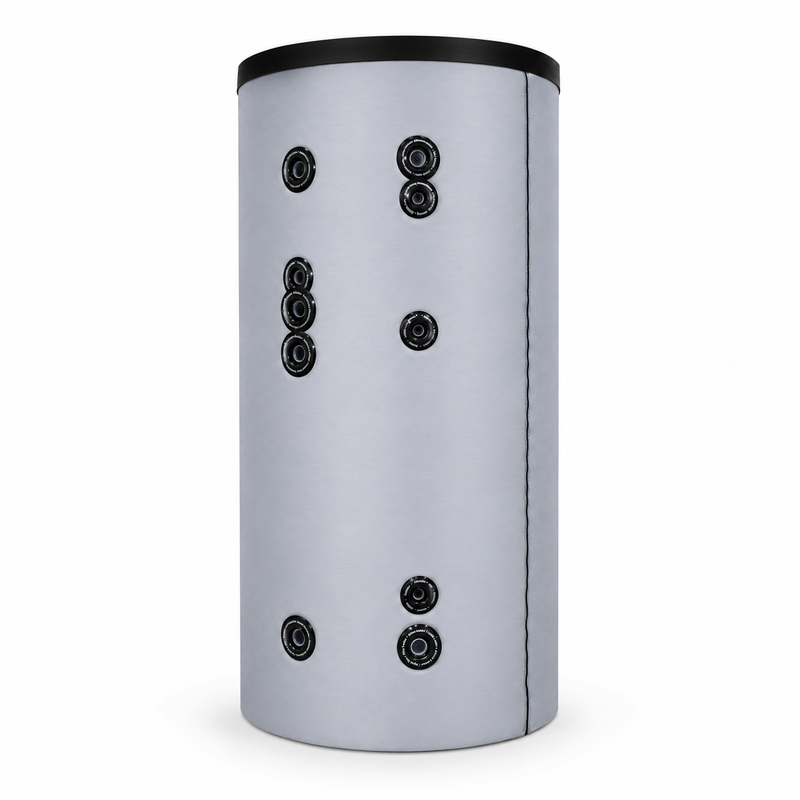

El equipamiento incluye una abertura de inspección, una conexión de circulación, varios manguitos para sondas de temperatura, una conexión para termómetro, así como conexiones para una resistencia eléctrica opcional. El aislamiento integrado de espuma rígida de PUR de 50 mm reduce la pérdida de calor al local de instalación. El acumulador alcanza la clase de eficiencia energética B con una pérdida en reposo de 51 W.
Ventajas en el uso diario
Los intercambiadores de calor separados crean una base flexible para diferentes conceptos de instalación. El intercambiador de calor inferior puede, por ejemplo, transferir calor solar al acumulador, mientras que el intercambiador de calor superior se encarga del recalentamiento mediante otra fuente de calor.

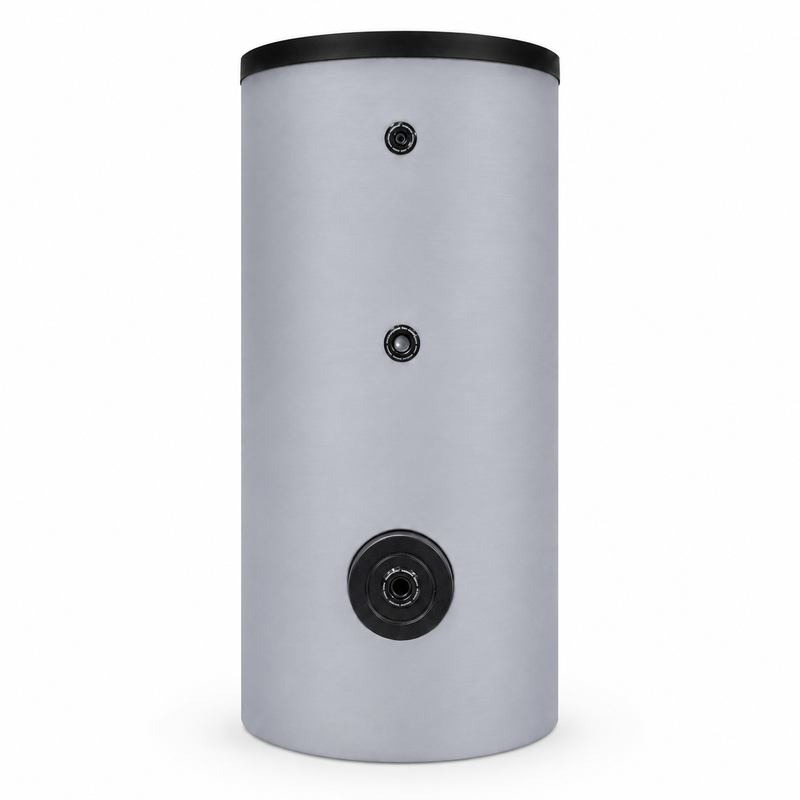

La abertura de inspección facilita el control, la limpieza y el mantenimiento del interior del acumulador. Varias posiciones de sonda favorecen una medición y regulación de la temperatura adaptada al concepto de la instalación.
Integración del sistema y compatibilidad
El Sunex FISH S2 300 X está diseñado para sistemas cerrados de agua caliente sanitaria con dos fuentes de calor que se conectan por separado. Además de la energía solar térmica, se pueden integrar calderas adecuadas, calefacciones de leña o bombas de calor. En instalaciones con bomba de calor, la superficie del intercambiador de calor, la potencia de transferencia, el caudal y la temperatura de agua caliente requerida deben ser compatibles con la bomba de calor utilizada.
Para un calentamiento eléctrico adicional, hay conexiones disponibles de 1 1/2 pulgadas. La resistencia eléctrica, el grupo de seguridad, el vaso de expansión para agua potable, las bombas, el control y otros componentes del sistema deben seleccionarse según el diseño de la instalación.
Datos técnicos de un vistazo
| Tipo de acumulador |
Acumulador de agua caliente con dos intercambiadores de calor |
| Capacidad nominal |
300 litros |
| Apto para agua potable |
Sí |
| Material del depósito de almacenamiento |
Acero S235JR, esmaltado |
| Número de intercambiadores de calor |
2 |
| Aislamiento |
50 mm de espuma rígida de PUR |
| Temperatura máxima de almacenamiento |
95 °C |
| Presión máxima de servicio del depósito |
10 bar |
| Altura |
1.461 mm |
| Ancho y profundidad |
657 mm |
| Peso en vacío |
123 kg |
Montaje
El acumulador debe instalarse exclusivamente en posición vertical, en un espacio seco y libre de heladas, sobre una superficie plana y con capacidad de carga permanente. El lugar de instalación debe poder soportar con seguridad el peso del acumulador completamente lleno, incluidos los accesorios y las tuberías.
El montaje, la conexión hidráulica y la puesta en marcha solo pueden ser realizados por personal técnico debidamente cualificado. Debe preverse suficiente espacio de mantenimiento para los trabajos en la abertura de inspección, los ánodos de magnesio y las conexiones.
Indicaciones
En la entrada de agua fría se debe instalar una válvula de seguridad con presión de respuesta de 6 bar. Entre la válvula de seguridad y el acumulador no se debe instalar ninguna válvula de cierre. Si la presión de suministro supera los 6 bar, se requiere además un reductor de presión adecuado.
El acumulador debe estar completamente lleno de agua y purgado antes de poner en funcionamiento los intercambiadores de calor o una resistencia eléctrica opcional. Los ánodos de magnesio, la válvula de seguridad, la estanqueidad y el estado del acumulador deben revisarse periódicamente.
Contenido del suministro
- Acumulador de agua caliente solar Sunex FISH S2 300 X con aislamiento de PUR integrado fijo y cubierta exterior de PVC gris
