Schichten - Pufferspeicher SPSRR

Produktübersicht

Der Schichten-Pufferspeicher SPSRR ist ein vielseitig einsetzbarer Warmwasserspeicher für Heizungs-, Festbrennstoff- und Solaranlagen sowie Blockheizkraftwerke. Er wurde entwickelt, um eine optimierte Schichtung der Temperaturzonen und einen effizienten Wärmeaustausch zu gewährleisten.

Konstruktion und Materialien

Behälter und eingelassene Glattrohrwärmetauscher bestehen aus hochwertigem Qualitätsstahl S235JRG2 und entsprechen DIN 4753 sowie EN 12897. Die Wärmetauscher sind fest in den Speicher eingeschweißt, was Stabilität und Dauerhaftigkeit sicherstellt.

Der Speicher steht auf einem Standring, der Behälter ist innen roh und außen schwarz grundiert. Der maximale Betriebsdruck des Behälters beträgt 5 bar; zudem sind zwei Muffen für Elektroheizpatronen vorgesehen.

Schichtentechnik und Wärmetauscher

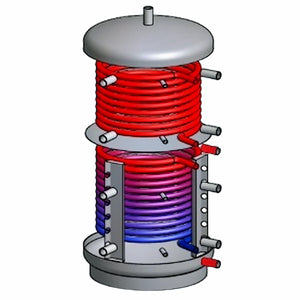

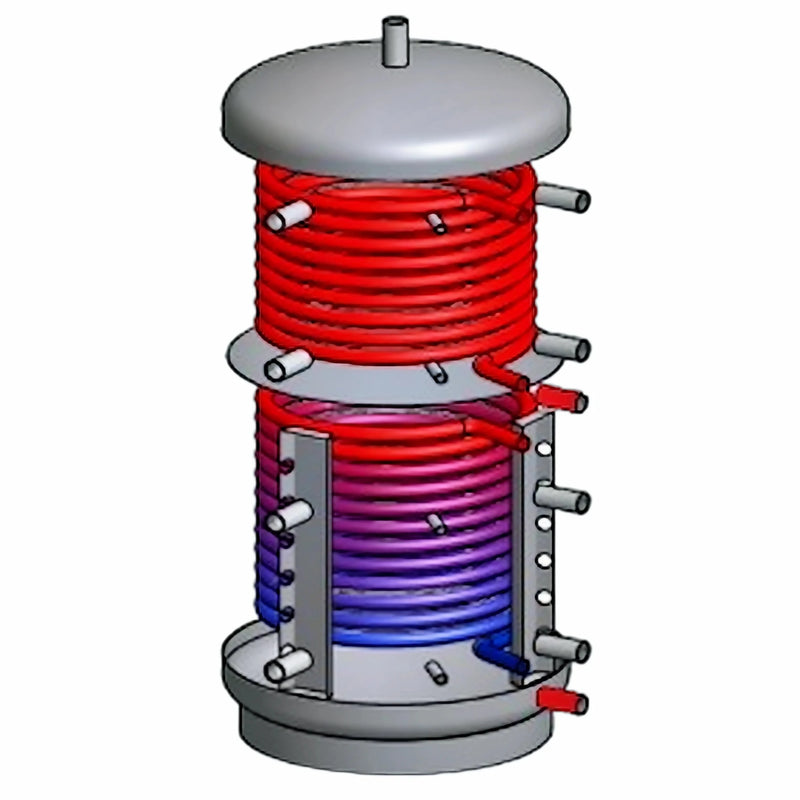

Für eine verbesserte Einschichtung sind Schichtleitkanäle und eine eingesetzte Schichtrennplatte im Speicher integriert. Diese Maßnahmen sorgen dafür, dass Rücklaufvolumenströme aus den Heizkreisen gezielt geführt und Temperaturzonen klar getrennt werden.

Oben und unten integrierte Glattrohrwärmetauscher ermöglichen die Nutzung von Solarthermie und Heizsystemen gleichzeitig und effizient, wodurch die Systemflexibilität steigt.

Anschlüsse und Montage

Die Muffenanordnung in einem 90°-Winkel erleichtert die Montage und vereinfacht die elektrische und hydraulische Verbindung mehrerer Pufferspeicher untereinander. Dadurch wird die Installation in komplexen Anlagen deutlich vereinfacht.

Die leichte Montage wird zusätzlich durch die robuste Bauweise und die vorgesehenen Anschlüsse für Elektroheizpatronen unterstützt, sodass auch Nachrüstungen unkompliziert möglich sind.

Isolierungsvarianten im Überblick

Der Speicher ist in verschiedenen Dämmvarianten erhältlich: 100 mm EPS (Effizienzklasse C), 130 mm EPS AirPor® (Effizienzklasse B) sowie 150 mm PU-Super-Hartschaum (Effizienzklasse A) für Speichergrößen 600 bis 1000 Liter. Jede Variante verfügt über einen passenden Kunststoffmantel und Verschlussleiste.

EPS AirPor® grau Isolierung

Die EPS AirPor® Isolierung kombiniert Polystyrolschaum mit Graphit-Nanopartikeln, wodurch die Wärmereflexion erhöht und Wärmeverluste reduziert werden. Typische Merkmale sind ein um bis zu 30 % verringerter Wärmeverlust gegenüber konventionellen Dämmungen sowie eine Wärmeleitfähigkeit nach DIN EN 12667 von 0,0316 W/mK.

Die Isolierung ist leicht, stabil, 100% recyclingfähig und lässt sich schnell montieren. Effizienzklasse B wird mit 130 mm Dämmstärke (110 mm EPS + 20 mm Vlies) und 150 mm Deckeldämmung erreicht; Effizienzklasse C entspricht 100 mm Dämmstärke (80 mm EPS + 20 mm Vlies) und 100 mm Deckeldämmung.

PU-Super-Hartschaumisolierung

Die PU-Super-Hartschaumisolierung bietet hervorragende Dämmeigenschaften mit einer Wärmeleitfähigkeit nach DIN EN 12667 von 0,023 W/mK. Die Ausführung umfasst 150 mm PU plus 10 mm PV-Vlieskaschierung sowie einen silbergrauen PS-Mantel (RAL 9006) mit Klemmleiste.

Die Isolierung ist abnehmbar und damit besonders montagefreundlich bei allen Temperaturbedingungen. Durch die Vlieskaschierung werden Konvektionsverluste an Behälterwand, Deckel und Muffen reduziert; die Lösung ist umweltfreundlich, hautsympathisch und recyclingfähig.

Vorteile & Einsatzbereiche

Der SPSRR kombiniert robuste Konstruktion, effiziente Schichtentechnik und flexible Isolierungsoptionen, um Betriebskosten zu senken und den Anlagenwirkungsgrad zu erhöhen. Die fest eingeschweißten Wärmetauscher und die optimierten Anschlüsse machen ihn zur attraktiven Wahl für Neubau und Nachrüstung.

Typische Einsatzbereiche sind Heizungsanlagen, Festbrennstoffsysteme, solarthermische Anlagen und Blockheizkraftwerke, in denen eine klare Temperaturschichtung, niedrige Wärmeverluste und langlebige Bauweise gefragt sind.

Lieferumfang

• Schichtenspeicher mit 2 Wärmetauschern nach Wahl
• inklusiv gewählter Isolierung
• Montage- & Betriebsanleitung
