Descripción general del producto y ámbito de aplicación

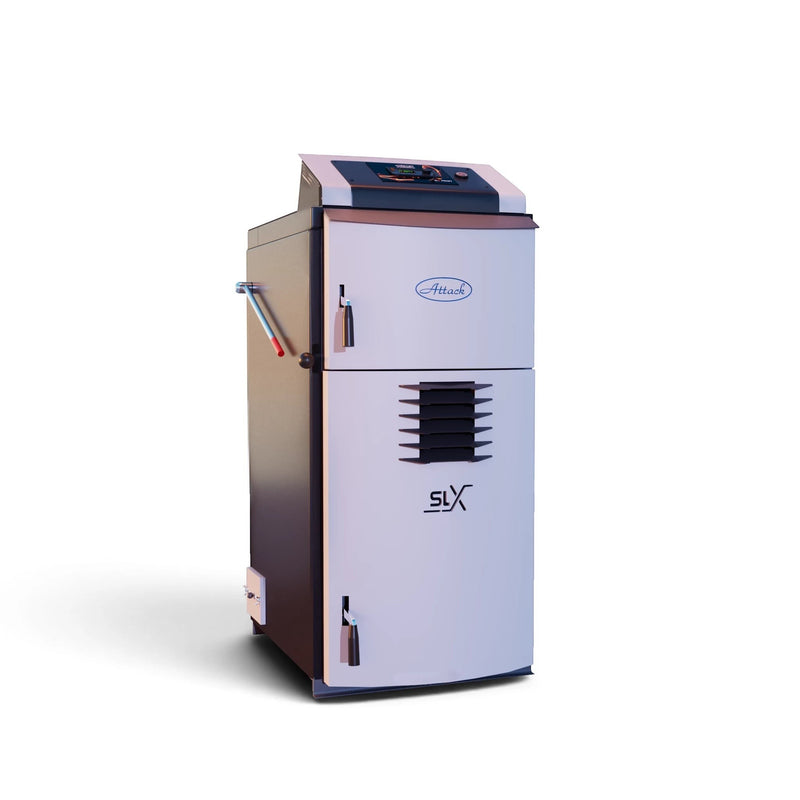

La ATTACK SLX 45 LAMBDA Touch es una caldera de gasificación de leña de carga manual para sistemas de calefacción de agua caliente de circuito cerrado. Con una potencia nominal de 45 kW y un rango de potencia de 22,5 a 45 kW, este modelo está diseñado para sistemas de calefacción central más grandes, cuya demanda de calor se ha ajustado profesionalmente a la potencia de la caldera.

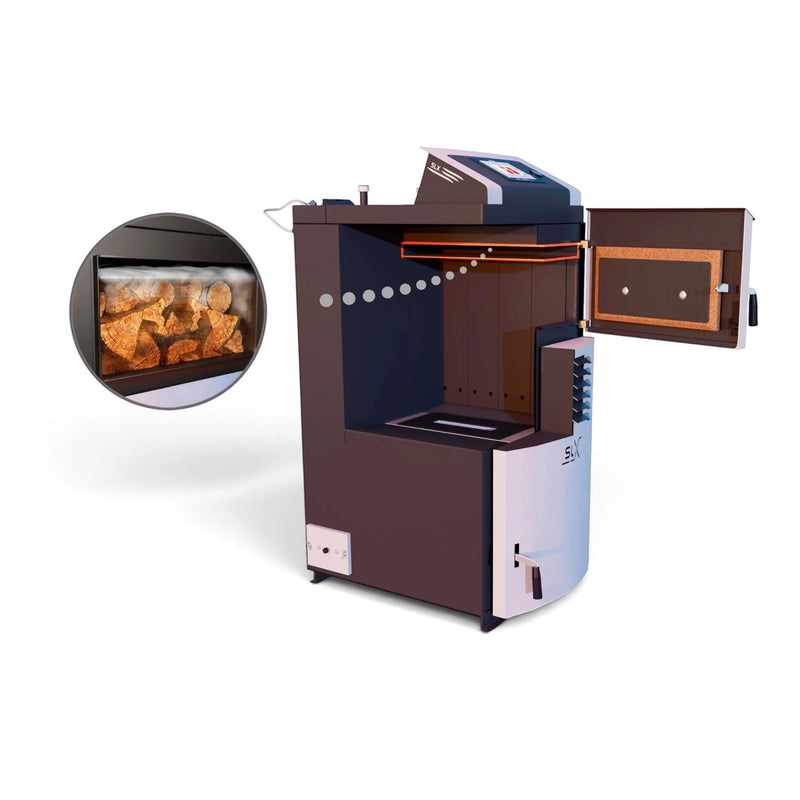

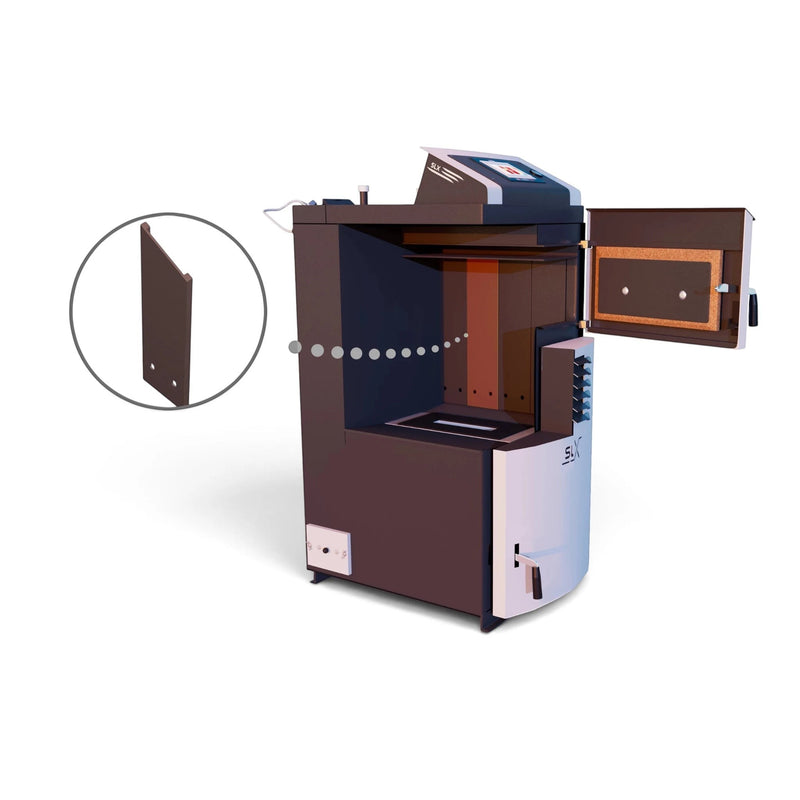

La cámara de carga de gran volumen tiene una capacidad de 230 litros y admite leña partida y seca de hasta 750 mm de longitud. Esto permite utilizar troncos largos y proporcionar mayores cantidades de combustible por carga.
Tecnología y equipamiento
El control LAMBDA Touch procesa la temperatura de la caldera, la temperatura de los gases de combustión y el contenido de oxígeno residual. Sobre esta base, controla el ventilador de tiro inducido y las compuertas de aire primario y secundario accionadas por motor. De este modo, el aire de combustión se ajusta automáticamente al estado de funcionamiento respectivo.

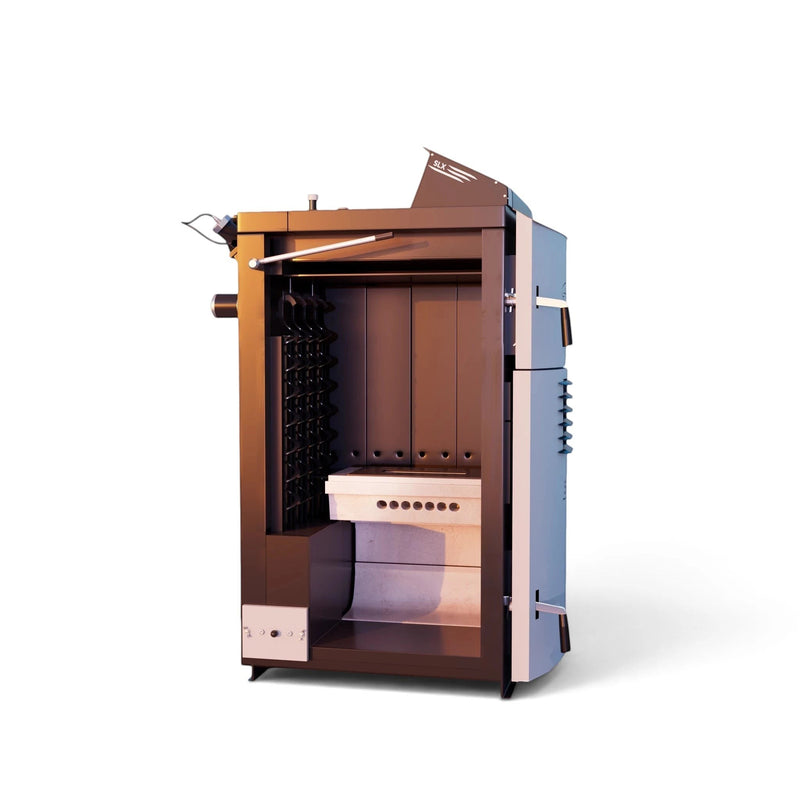

La caldera funciona con un intercambiador de calor tubular y turbuladores. Un intercambiador de calor de seguridad integrado permite, junto con un dispositivo de descarga térmica adecuado, evacuar el exceso de calor cuando la temperatura de la caldera es excesivamente alta.
Ventajas en el uso diario
La cámara de carga de 230 litros y la longitud máxima de leña de 750 mm reducen el esfuerzo de partir y recargar el combustible. Con una calidad de madera adecuada, funcionamiento nominal y un ajuste correcto del sistema, es posible una duración de combustión orientativa de aproximadamente 5,1 horas por carga.
La pantalla táctil, la sonda lambda, el ventilador de tiro inducido regulado y las compuertas de aire motorizadas favorecen un funcionamiento controlado de la caldera. El control automático del aire reduce la necesidad de ajustes manuales durante la combustión.

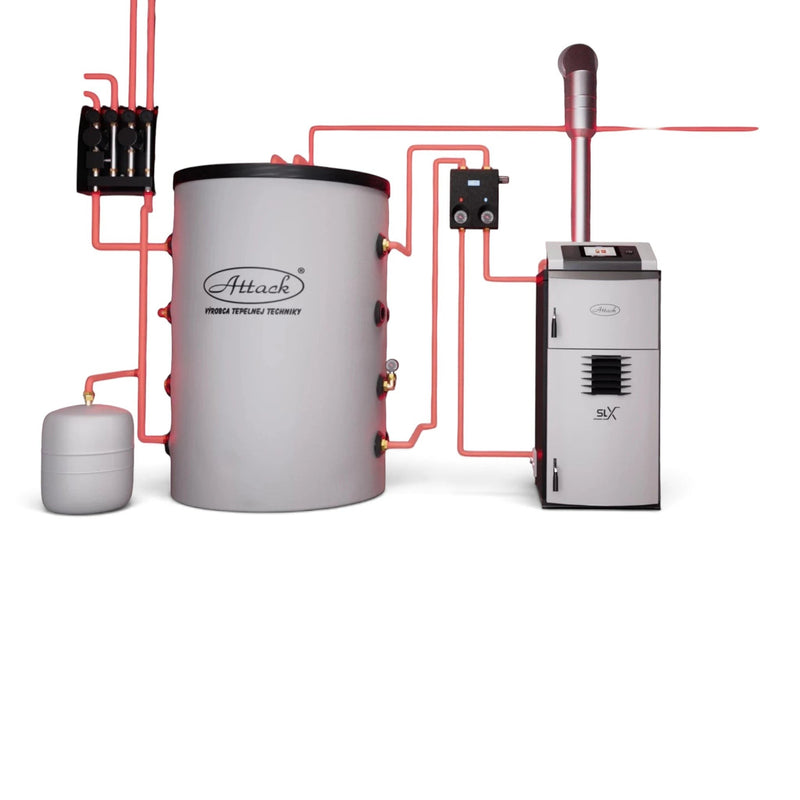

Integración del sistema y compatibilidad

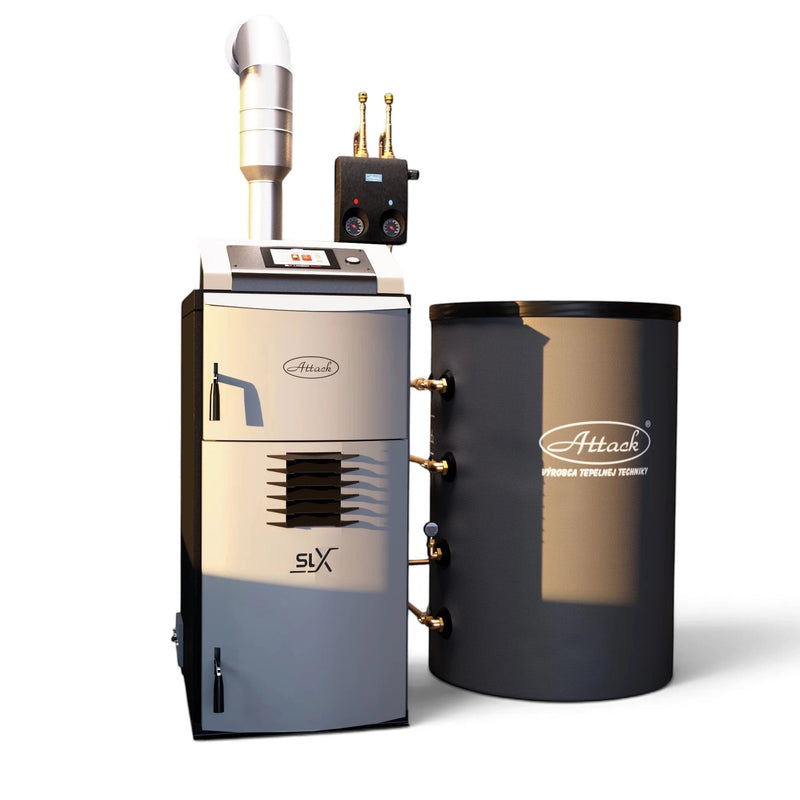

Para el ATTACK SLX 45 LAMBDA Touch se recomienda un volumen de acumulador de 3.200 litros. El dimensionamiento final depende de la carga de calefacción, la hidráulica, la extracción de calor, el modo de funcionamiento y los requisitos técnicos aplicables.
La ida y el retorno están ejecutados como conexiones de G-2 pulgadas. La conexión del tubo de humos tiene un diámetro de 150 mm; el tiro de chimenea requerido es de 23 Pa. Una elevación de retorno adecuada debe garantizar una temperatura de retorno de al menos 65 °C.
Datos técnicos de un vistazo
| Nivel de potencia nominal |
45 kW |
| Rango de potencia |
22,5–45 kW |
| Combustible |
Leña seca y partida |
| Tecnología de combustión |
Gasificador de madera |
| Eficiencia del combustible a potencia nominal |
81,2 % |
| Eficiencia energética estacional de calefacción de espacios |
79 % |
| Clase de eficiencia energética |
A+ |
| Índice de eficiencia energética |
EEI 116 |
| Clase de caldera |
Clase 5 |
| Longitud máxima de leña |
750 mm |
| Temperatura de gases de combustión a carga nominal |
170 °C |
| Tiro de chimenea requerido |
23 Pa |
| Conexión de tubo de humos |
150 mm |
| Ida y retorno |
G 2 pulgadas |
| Presión máxima de funcionamiento |
2,5 bar |
| Volumen recomendado del acumulador de inercia |
3.200 litros |
| Conexión eléctrica |
230 V / 50 Hz / 10 A |
| Corriente auxiliar a potencia nominal |
63 W |
| Grado de protección |
IP20 |
| Dimensiones A × An × P |
1.472 × 703 × 1.506 mm |
| Peso |
650 kg |
Montaje
La instalación, la conexión hidráulica, la conexión a la chimenea, la conexión eléctrica, la puesta en marcha inicial y la inspección de seguridad deben ser realizadas por profesionales cualificados. La instalación requiere un retorno elevado efectivo, un acumulador de inercia dimensionado correctamente, una válvula de seguridad, un dispositivo de seguridad contra sobrecalentamiento y una disipación de calor garantizada de forma permanente.
Indicaciones
Para un funcionamiento correcto, se debe utilizar leña seca y partida con un contenido de humedad recomendado de aproximadamente el 12 al 20 %. El material de combustión húmedo o inadecuado puede afectar al rendimiento y a la calidad de la combustión, así como favorecer la formación de alquitrán y condensación.
La potencia necesaria de la caldera, el tamaño del acumulador de inercia, la hidráulica de la instalación y el dimensionamiento de la chimenea deben determinarse en función del proyecto. Los datos de potencia no sustituyen a un cálculo de carga térmica ni a un proyecto técnico.
Contenido del envío
- Caldera de gasificación de leña ATTACK SLX 45 LAMBDA Touch con regulación integrada LAMBDA Touch y sonda lambda
