Tanque de almacenamiento estratificado SPSR: solución de almacenamiento eficiente para sistemas de calefacción, energía solar y combustibles sólidos
Descripción general del producto
El depósito de inercia estratificado SPSR es un depósito de agua caliente de construcción robusta para sistemas de calefacción, sistemas solares térmicos y plantas de cogeneración. Combina un diseño estable con tecnología de estratificación integrada y un intercambiador de calor de tubos lisos con soldadura permanente, lo que garantiza una alta eficiencia del sistema y una estratificación fiable de los caudales de retorno.
Construcción y materiales
El tanque y el intercambiador de calor de tubos lisos están fabricados en acero S235JRG2 de alta calidad, conforme a las normas DIN 4753 y EN 12897. El interior no presenta tratamiento, mientras que la carcasa exterior está imprimada; el tanque se asienta firmemente sobre un anillo de base. El tanque está diseñado para una presión máxima de funcionamiento de 5 bar y cuenta con dos puertos para resistencias eléctricas.
Tecnología de capas e intercambiadores de calor

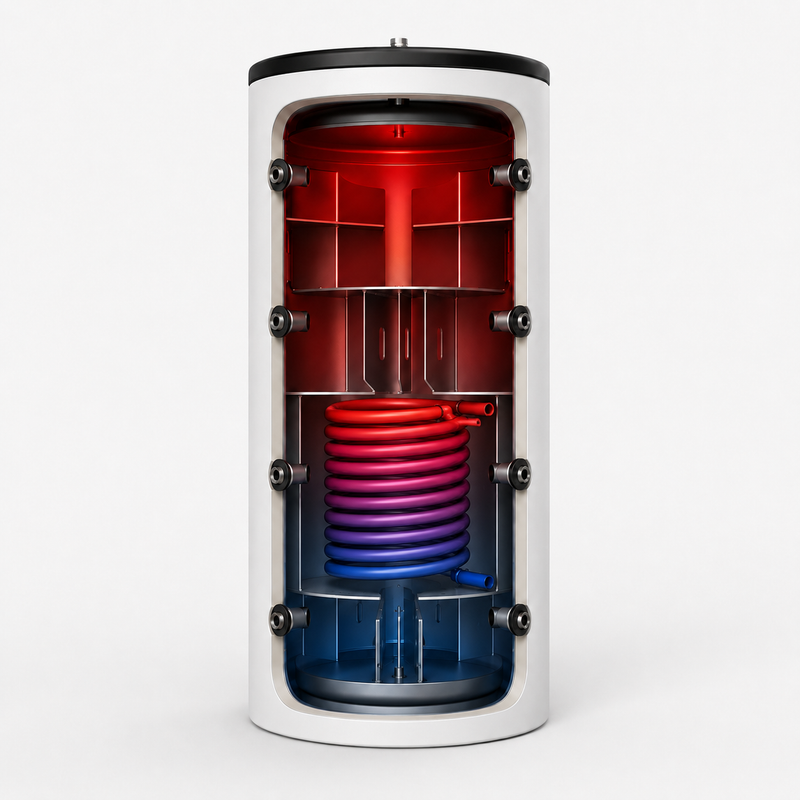

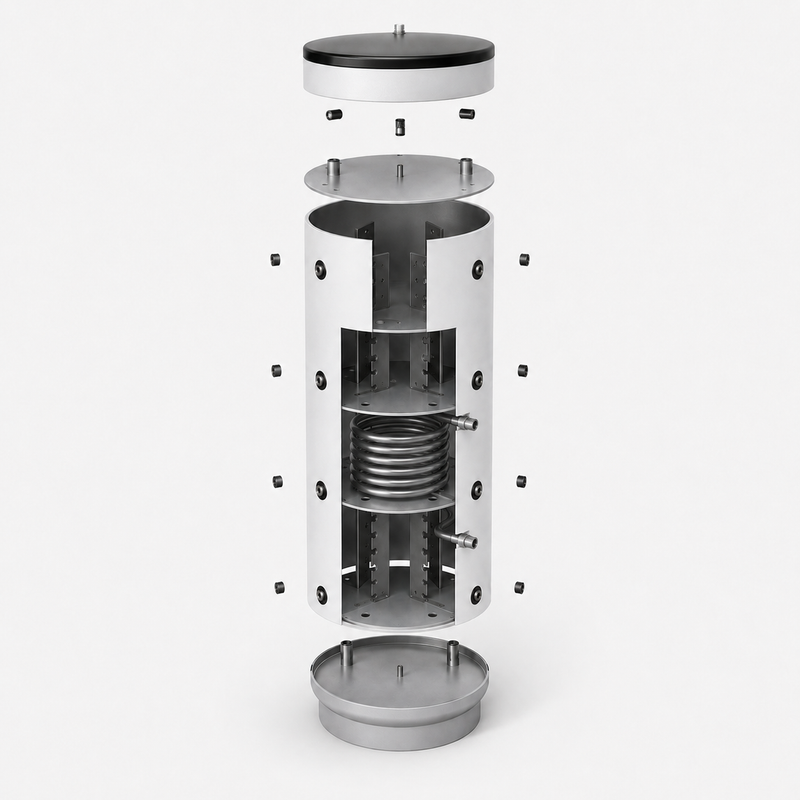

Para optimizar la estratificación, se integran canales de estratificación en el tanque de almacenamiento y se suelda una placa de estratificación. Estos componentes reducen la mezcla y mejoran la estratificación térmica, aumentando así la producción de calor aprovechable. El intercambiador de calor de tubos lisos, soldado permanentemente, garantiza un intercambio de calor eficiente para los circuitos solares y de calefacción.
Conexiones y facilidad de montaje
La disposición de los conectores en ángulo de 90° simplifica el montaje y la conexión de múltiples tanques de inercia. Esto permite configuraciones compactas y acoplamientos sencillos. La disposición de las conexiones y el anillo base simplifican aún más la instalación y el mantenimiento posterior.
Opciones de aislamiento – EPS AirPor® gris
El aislamiento de espuma de poliestireno gris EPS AirPor® está disponible en espesores de 100 mm (clase de eficiencia C) y 130 mm (clase de eficiencia B). El aislamiento combina EPS con una capa adicional de vellón y una mezcla de nanopartículas de grafito, que reducen significativamente la pérdida de calor gracias a una mayor reflexión térmica.
Gracias a su diseño ligero y de ajuste preciso, el aislamiento es de rápida instalación, mecánicamente robusto y 100 % reciclable. El espesor total del aislamiento, junto con el aislamiento adicional inferior y superior, garantiza un ahorro energético significativo durante su funcionamiento.
Opción de aislamiento: espuma superrígida de PU
El aislamiento de espuma superrígida de PU de 150 mm de espesor (para tanques de almacenamiento de 600 a 1000 l) combina un excelente aislamiento con una cubierta de PS en RAL 9006 y una tira de sujeción para una fácil instalación. Un vellón de fibra de poliéster de 10 mm evita las pérdidas por convección en las paredes, la tapa y las juntas del tanque.
Con una conductividad térmica de aproximadamente 0,023 W/mK y una clase de eficiencia A, este aislamiento ofrece el mejor rendimiento de aislamiento de la gama y, además, es reciclable y respetuoso con la piel.
Especificaciones técnicas y equipamiento
El SPSR está equipado con canales de estratificación, una placa de estratificación y un intercambiador de calor de tubos lisos de instalación fija. Otras características incluyen un interior sin tratar, un exterior imprimado, dos tomas para resistencias eléctricas y un diseño para una presión de funcionamiento de hasta 5 bar.
Ventajas y áreas de aplicación
La combinación de tecnología de estratificación específica, construcción de acero de alta calidad y un aislamiento eficaz aumenta la eficiencia de los sistemas de calefacción y reduce la pérdida de calor. Sus aplicaciones incluyen sistemas de calefacción, calderas de combustible sólido, sistemas solares térmicos, plantas de cogeneración y sistemas de energía combinada que se basan en una estratificación de temperatura fiable.
Medio ambiente, seguridad y normas
Los materiales utilizados son respetuosos con el medio ambiente y en gran parte reciclables.Los materiales aislantes cumplen con los requisitos habituales de protección contra incendios (DIN 4102 B2) y con los requisitos de conductividad térmica según DIN EN 12667, lo que significa que la unidad de almacenamiento cumple con altos estándares de seguridad y medioambientales.
Selección, instrucciones de montaje y servicio
Seleccione la capacidad de almacenamiento y la opción de aislamiento adecuadas según los requisitos de su sistema; la disposición estandarizada de los conectores facilita la integración. Para un rendimiento óptimo, se recomienda una instalación profesional realizada por personal capacitado y considerar las configuraciones de conexión durante la planificación del sistema.
Volumen de suministro
- Tanque de almacenamiento estratificado con 1 intercambiador de calor a su elección
- incluido el aislamiento seleccionado
- Asamblea & Instrucciones de funcionamiento
