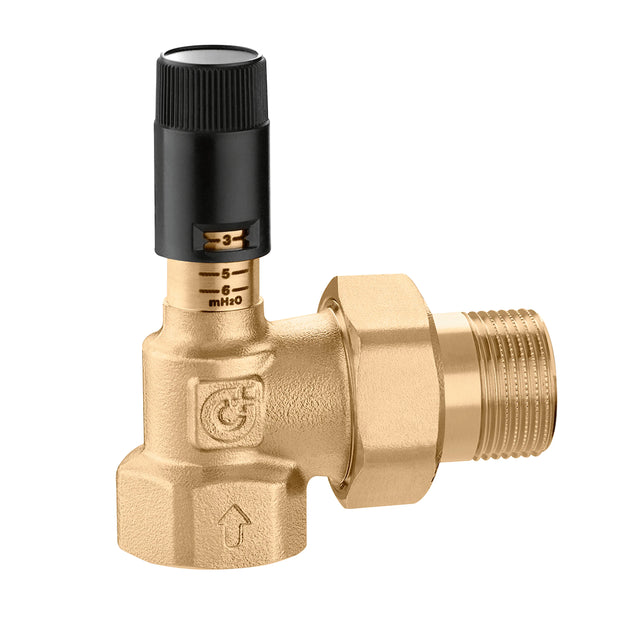

Válvula de derivación de presión diferencial — ajustable con escala
Datos técnicos
Presión de trabajo máxima: 10 bar. Rango de temperatura medio: 0–100 °C. Proporción máxima de glicol: 30 %. Medio: agua y soluciones de glicol.
Función
La válvula de derivación de presión diferencial garantiza un retorno regulado de los caudales en instalaciones con estados de consumo variables. Limita la presión diferencial generada por la bomba y retorna el volumen excedente de forma proporcional al número de consumidores cerrados.

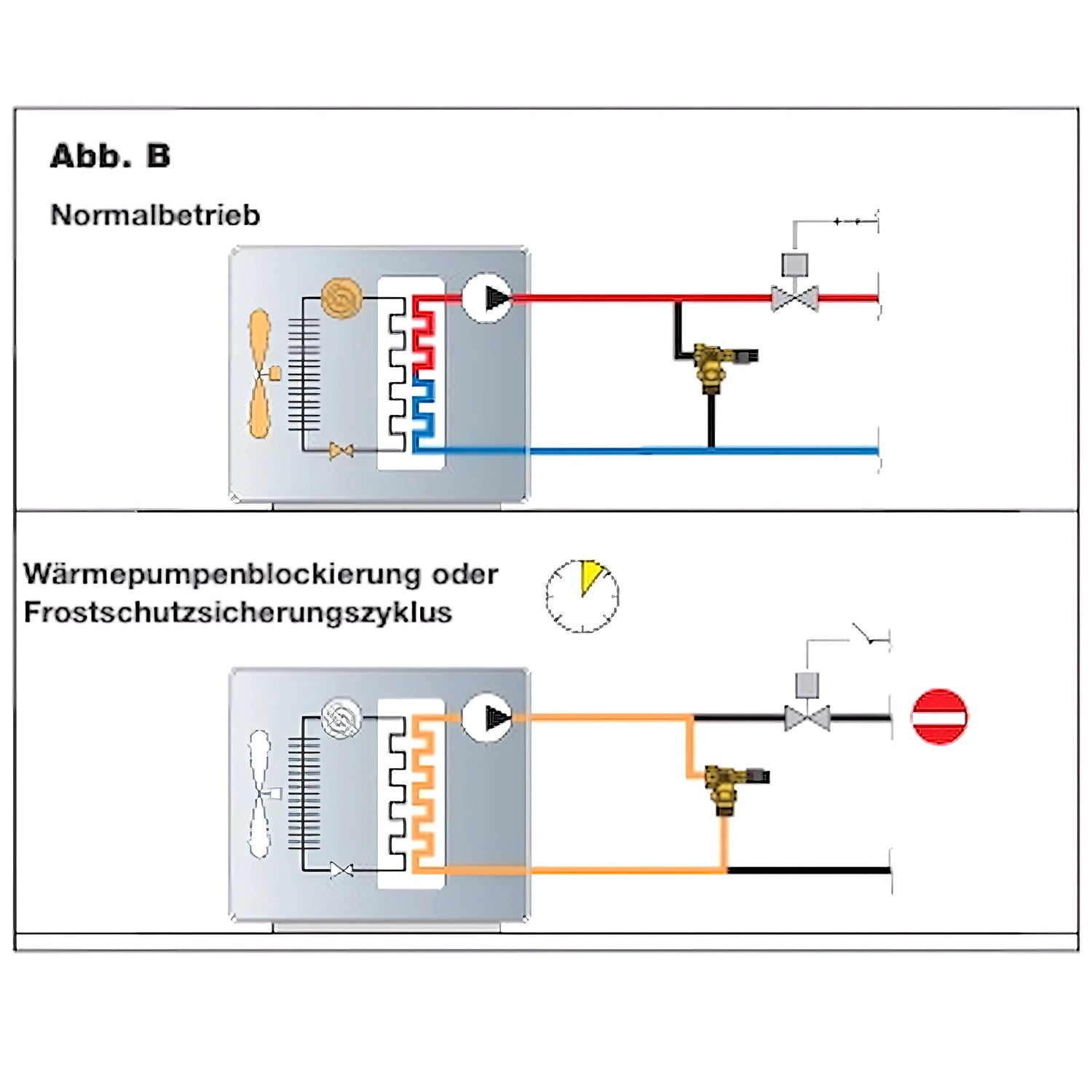

Especialmente en sistemas con bombas de calor o bombas de circulación de velocidad regulada, la válvula asegura el caudal mínimo necesario para el funcionamiento correcto de la máquina y para evitar averías y sobrecalentamiento.
Ajuste y manejo
El ajuste continuo mediante la escala visible permite una adaptación precisa a las condiciones de presión calculadas de la instalación. Durante la puesta en marcha, el ajuste debe realizarse según la curva característica de la bomba y el límite de presión diferencial deseado.
El ajuste fino durante el funcionamiento permite optimizar el comportamiento del sistema con cargas variables; registre los ajustes para futuras mediciones de control.
Ventajas
Protección de la bomba y de los órganos de regulación mediante la limitación de la presión diferencial máxima, menor nivel de ruido y mayor vida útil de la instalación. Unas condiciones hidráulicas más estables mejoran el comportamiento de regulación y la eficiencia.
Instrucciones de montaje y mantenimiento
La válvula debe montarse en una posición adecuada en la tubería de retorno, accesible para su control y ajuste. Un filtro de impurezas antes de la válvula aumenta la seguridad de funcionamiento y reduce el desgaste.
Se recomiendan inspecciones visuales y funcionales periódicas, así como el control de la proporción de glicol y de las juntas. En caso de riesgo de heladas, deben tomarse las medidas de protección adecuadas.
Ámbitos de aplicación

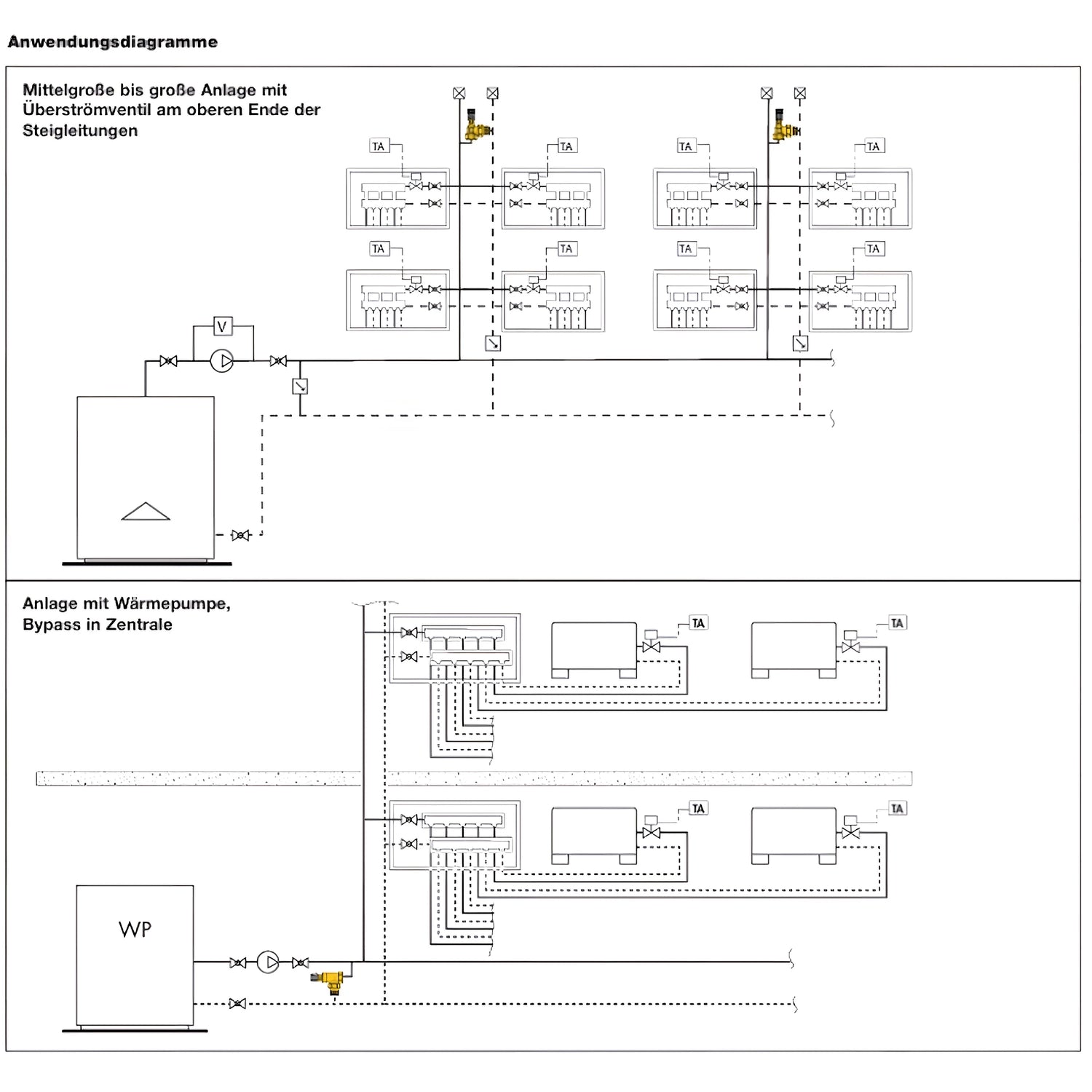

Adecuada para instalaciones de calefacción, refrigeración y bombas de calor con caudales variables. Es especialmente útil en sistemas con varios consumidores, actuadores o bombas de velocidad regulable, para garantizar el caudal mínimo y la limitación de presión.
Datos técnicos
- Presión de trabajo máxima: 10 bar
- Rango de temperatura medio: 0–100 °C
- Proporción máxima de glicol: 30 %
- Medio: agua, soluciones de glicol
- Ajuste: 10–60 kPa (1–6 m c.a.)
- Conexiones:

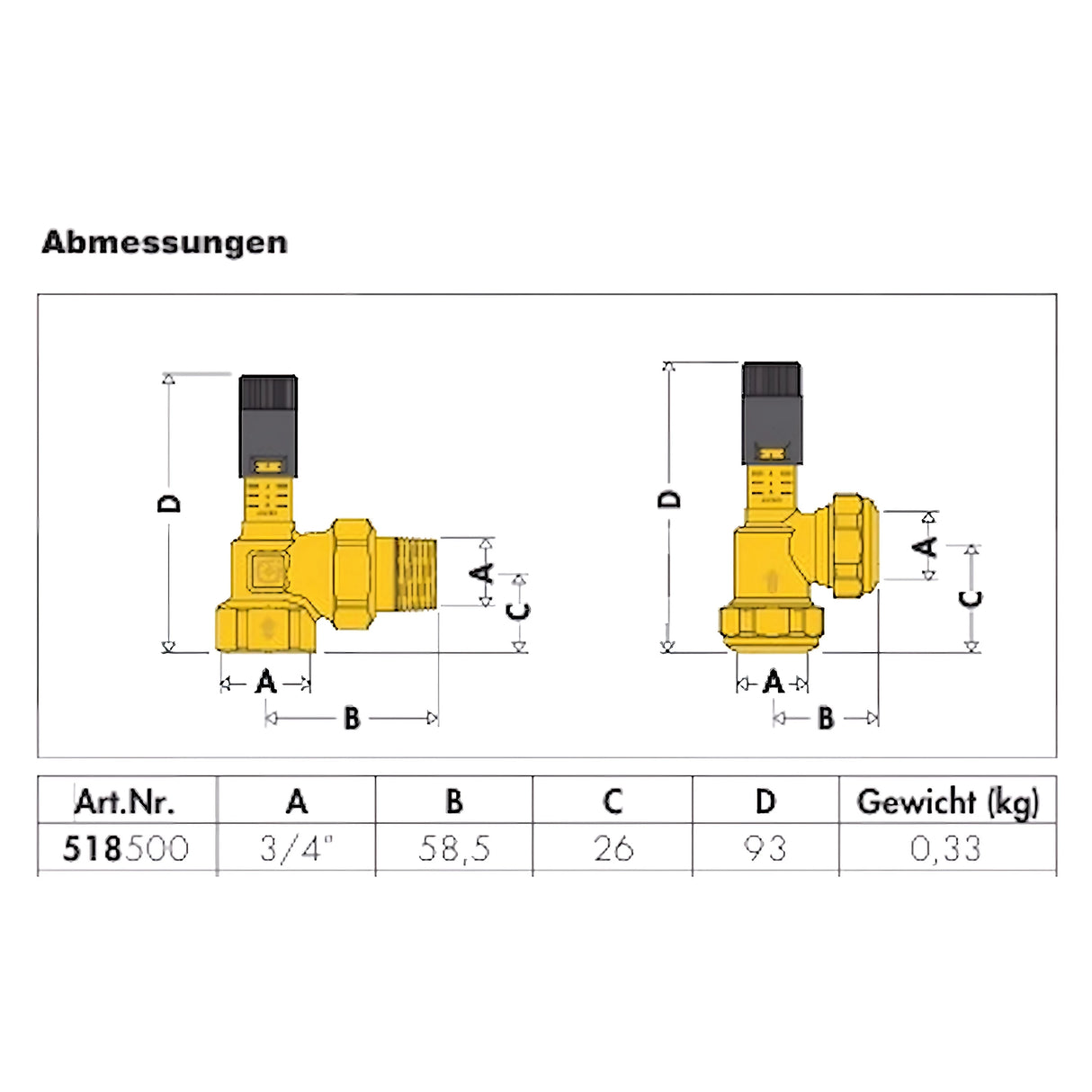

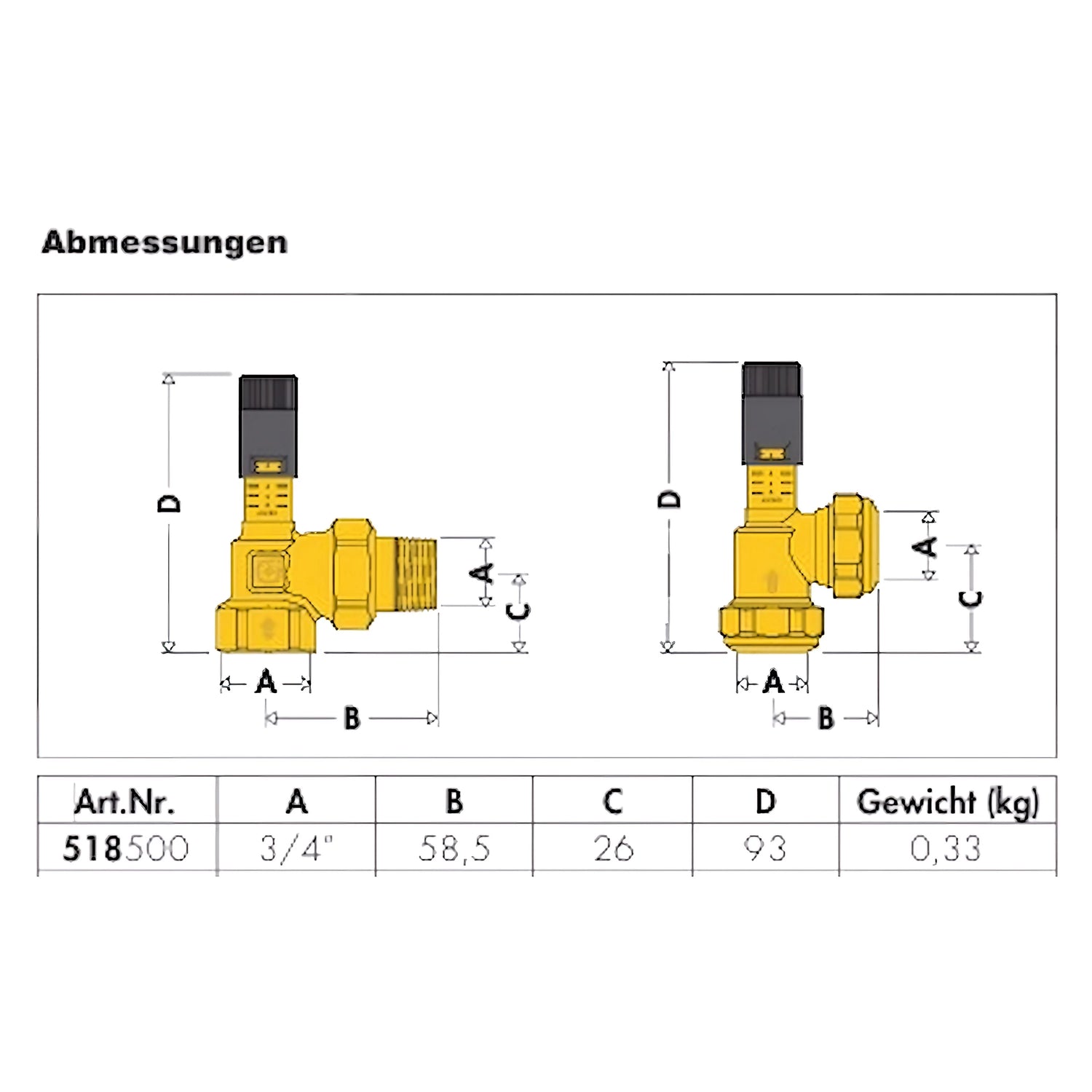

- 3/4” IG (ISO 228-1) para AG con racor
