Descripción general del producto y ámbito de aplicación

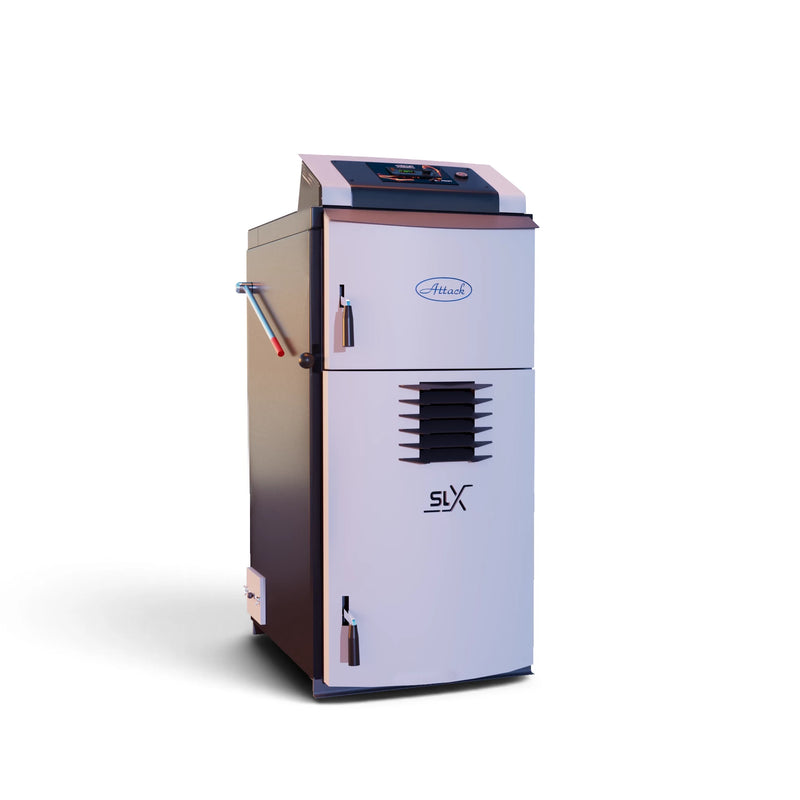

La ATTACK SLX 40 PROFI es una caldera de gasificación de leña de carga manual con una potencia nominal de 40 kW para sistemas de calefacción de agua caliente de circuito cerrado. El rango de potencia de 20 a 40 kW y la gran cámara de carga la hacen especialmente interesante para edificios e instalaciones con una demanda de calor correspondientemente alta, determinada de forma profesional.
Como combustible se prevé leña seca y partida con un contenido de humedad de la madera de aproximadamente el 12 al 20 por ciento. La longitud máxima permitida de los troncos en este tamaño de caldera es de hasta 750 mm. La selección de la potencia de la caldera no sustituye un cálculo de carga térmica y debe ajustarse al edificio, la distribución de calor, la chimenea y el acumulador de inercia.
Tecnología y equipamiento

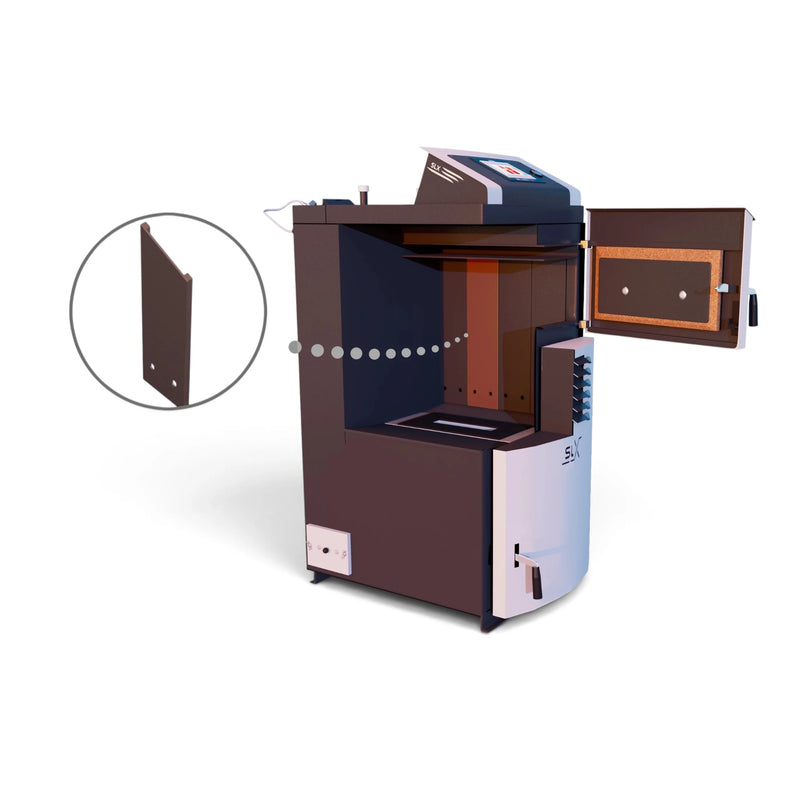

La caldera funciona según el principio de gasificación de madera con ventilador de tiro inducido y aire primario y secundario conducidos por separado. La cámara de carga tiene una capacidad de 230 litros. Los gases de madera resultantes se queman posteriormente en la cámara de combustión inferior y el calor se transfiere al agua de calefacción a través de un intercambiador de calor tubular con turbuladores.
El control PROFI procesa las temperaturas de la caldera y de los gases de escape y ajusta la velocidad del ventilador al estado de funcionamiento. Además, puede controlar la bomba del circuito de calefacción y, opcionalmente, una bomba de carga de agua caliente sanitaria o de acumulador de inercia. Al acercarse a la temperatura de caldera ajustada, se reduce la potencia y el ventilador se apaga al alcanzar el valor de consigna.
Ventajas en el uso diario

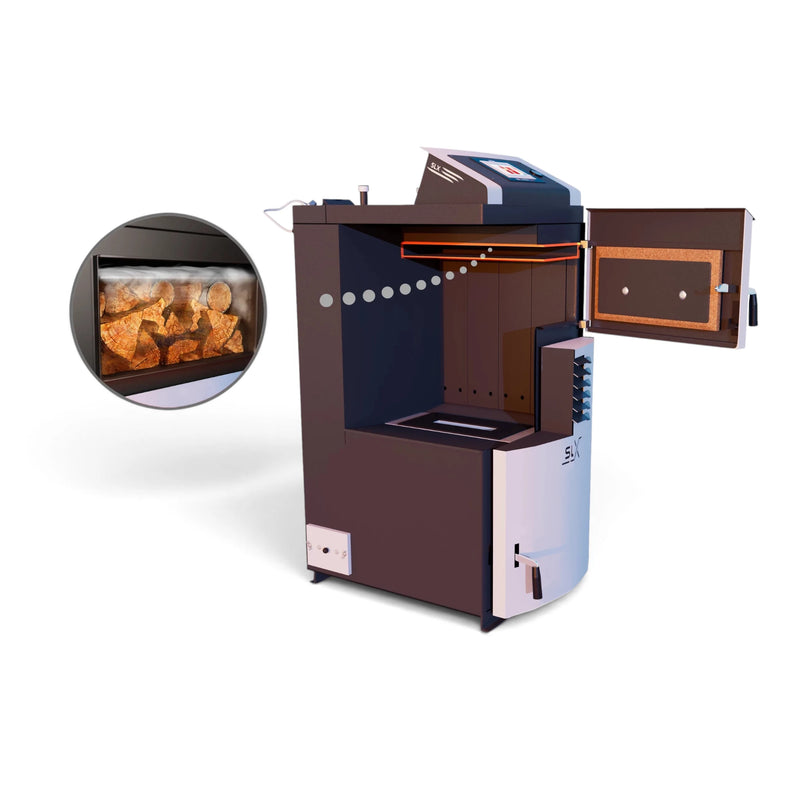

La gran cámara de carga permite introducir troncos largos y reduce, con una potencia de instalación adecuada, el número de recargas necesarias. Como valor orientativo, para la SLX 40 en funcionamiento nominal se indica una duración de combustión de aproximadamente seis horas por carga completa.

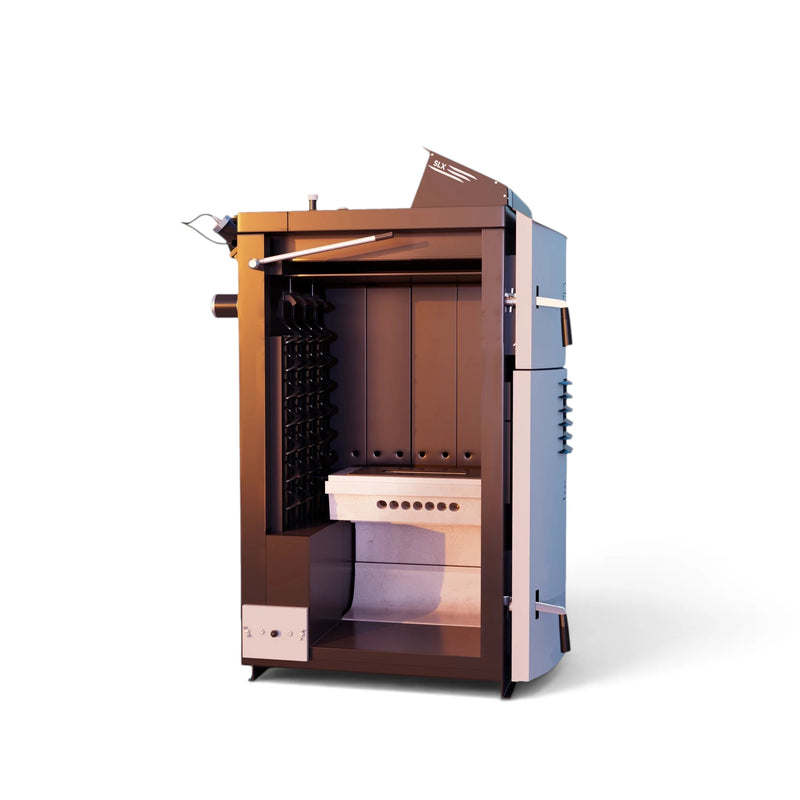

La palanca de turbuladores accesible desde el exterior facilita la limpieza regular de los conductos del intercambiador de calor. De este modo se pueden reducir las acumulaciones y favorecer la transferencia de calor a través del intercambiador de calor tubular durante el funcionamiento.

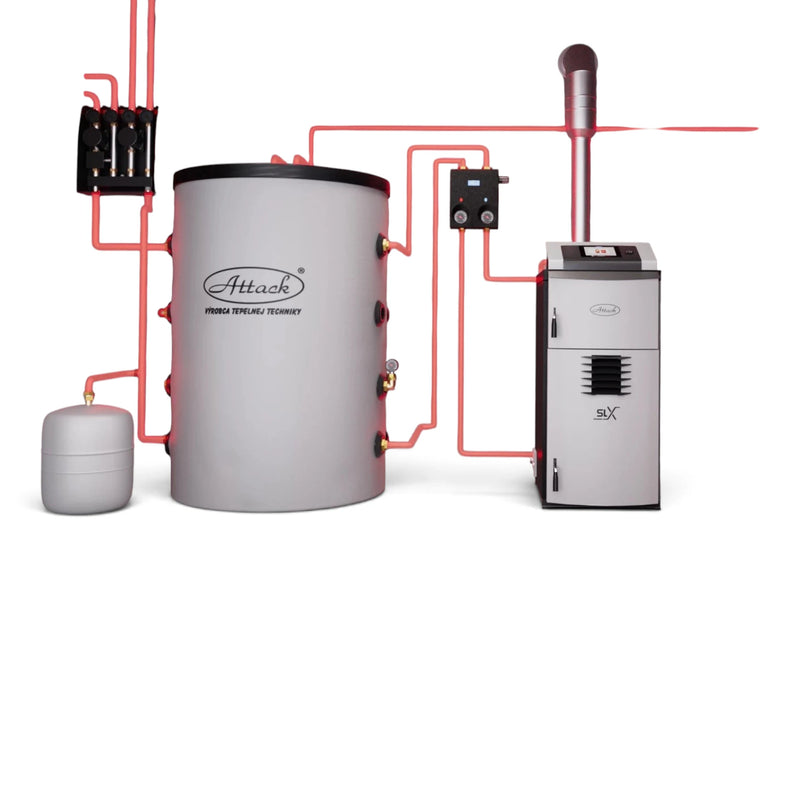

Integración en el sistema y compatibilidad

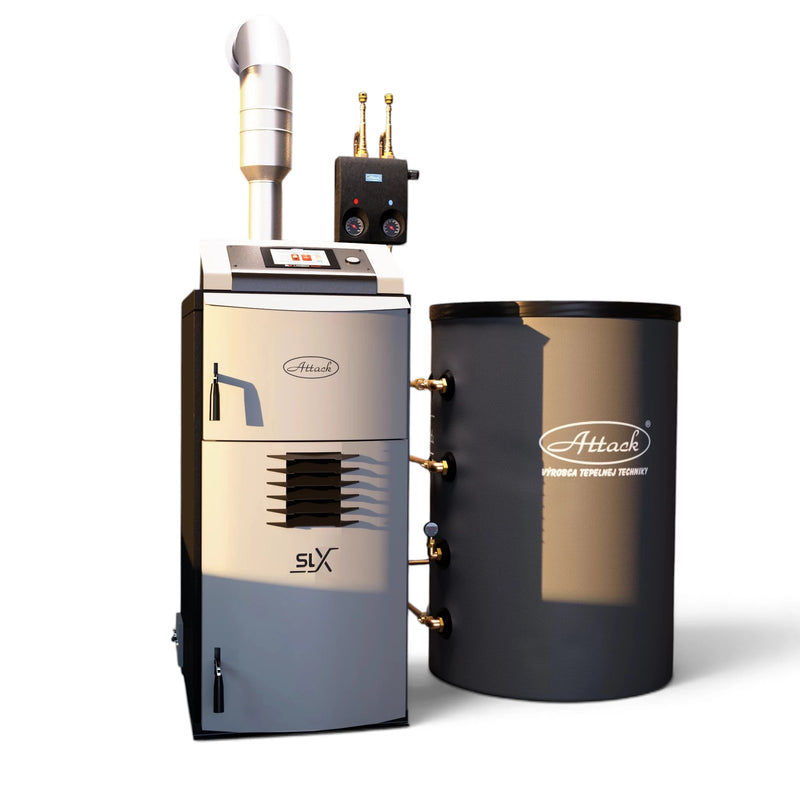

Para el ATTACK SLX 40 PROFI se recomienda un acumulador de inercia con un volumen orientativo de 3.000 litros. El tamaño final del acumulador depende de la potencia de la caldera, la hidráulica de la instalación, el edificio y el modo de funcionamiento. La ida y el retorno están ejecutados con G 2 pulgadas.
Una elevación de retorno adecuada debe garantizar una temperatura de retorno de al menos 65 °C. Además, se requieren una válvula de seguridad dimensionada suficientemente, un dispositivo de seguridad contra sobrecalentamiento en el circuito de refrigeración integrado, un mantenimiento de presión adecuado y una disipación de calor garantizada de forma permanente.
La chimenea y el conducto de humos deben estar diseñados para un tiro de chimenea requerido de 23 Pa. La conexión del tubo de humos tiene un diámetro de 150 mm.
Datos técnicos de un vistazo
| Fabricante |
ATTACK |
| Modelo |
SLX 40 PROFI |
| Tipo de producto |
Caldera de gasificación de madera |
| Nivel de potencia nominal |
40 kW |
| Rango de potencia |
20–40 kW |
| Rendimiento útil a potencia térmica nominal |
87,5 % |
| Clase de eficiencia energética |
A+ |
| Eficiencia energética estacional de calefacción de espacios |
79 % |
| Índice de eficiencia energética |
117 |
| Combustible |
Leña seca |
| Longitud máxima del tronco |
750 mm |
| Volumen de la cámara de carga |
230 litros |
| Contenido de agua |
136 litros |
| Volumen de acumulación recomendado |
3.000 litros |
| Presión de trabajo máxima |
2,5 bar |
| Ida / Retorno |
G 2 pulgadas / G 2 pulgadas |
| Conexión del tubo de humos |
150 mm |
| Tiro de chimenea requerido |
23 Pa |
| Dimensiones A × An × P |
1.472 × 703 × 1.506 mm |
| Peso |
650 kg |
| Conexión eléctrica |
230 V / 50 Hz / 10 A |
| Grado de protección |
IP20 |
| Clase de caldera |
5 |
| Control |
PROFI |
Montaje
La instalación, el diseño de la chimenea, la conexión hidráulica, la conexión eléctrica, la puesta en marcha inicial y la inspección de seguridad deben ser realizados exclusivamente por personal técnico cualificado. La sala de instalación debe estar libre de heladas, suficientemente ventilada y ser adecuada para calderas de combustible sólido.
La caldera solo debe operarse con elevación efectiva del retorno, dispositivo de seguridad térmica de descarga, válvula de seguridad, control de presión adecuado y un acumulador de inercia de dimensiones suficientes. La chimenea, el conducto de humos y el suministro de aire de combustión deben diseñarse específicamente para cada instalación.
Indicaciones
Para un funcionamiento sin problemas, se debe utilizar leña seca en trozos con un contenido de humedad de aproximadamente el 12 al 20 por ciento. La madera demasiado húmeda puede reducir el rendimiento y la calidad de la combustión, así como favorecer la formación de alquitrán y condensación.
La zona de cenizas, la cámara de combustión, los conductos del intercambiador de calor, los turbuladores, el conducto de humos y el ventilador deben revisarse y limpiarse regularmente según la intensidad de funcionamiento. El diseño del sistema completo y de la potencia de la caldera debe realizarse mediante un cálculo de carga térmica y una planificación del sistema profesionales.
Contenido del suministro
- Caldera de gasificación de madera ATTACK SLX 40 PROFI con control PROFI integrado
