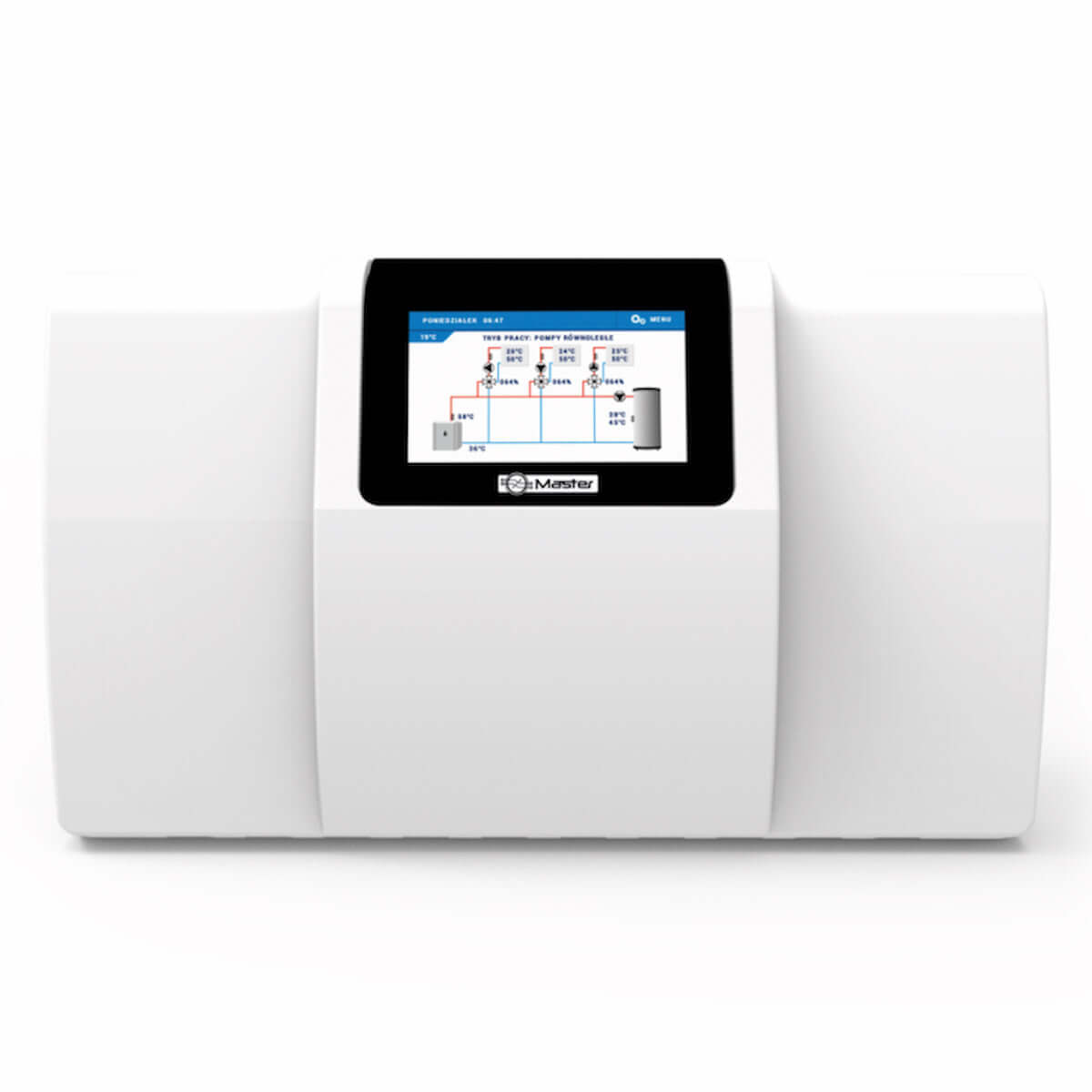

Master V.3 PLUS / EU-i-3 PLUS Open Therm control de calefacción para 3 circuitos de calefacción mezclados y no mezclados
La versión PLUS con funciones ampliadas (ver abajo) El nuevo eMódulo permite acceso completo a todos los parámetros de configuración
Una casa moderna y energéticamente eficiente necesita varias fuentes de calor alternativas. Sin embargo, para obtener ahorros reales
hablar puede, se requiere un sistema unificado para su gestión. Los dispositivos de control para sistemas de calefacción de la empresa MASTER
permiten un control potente y eficiente de una instalación con múltiples fuentes de calor (por ejemplo, colectores solares y calderas de calefacción central).
A través de esta integración se reduce el consumo de energía. El uso de dispositivos de control en la instalación facilita la
Operación de todos los dispositivos, ahorra tiempo y dinero y proporciona una comodidad térmica integral.
La versión más reciente ahora también admite OpenTherm (OT)
OpenTherm (abreviado: OT) es un protocolo que se ha desarrollado para el control de calefacciones centrales a través de termostatos de ambiente. OpenTherm es una comunicación "Punto a Punto", donde el termostato es generalmente el "Maestro" y el generador de calor es el "Esclavo". A través de Multi-Punto-a-Punto se pueden conectar varios dispositivos entre sí.
OpenTherm es independiente del fabricante. Un regulador del fabricante A puede comunicarse con una calefacción del fabricante B.
Entre el termostato (maestro) y la calefacción (esclavo) se lleva a cabo un intercambio de datos digital y bidireccional. Es posible enviar informes de estado y solicitar información entre los dos dispositivos. Sin embargo, el comando más común se refiere al control de la temperatura de la caldera. Cuando la calefacción recibe la solicitud de temperatura deseada, comienza a modular (aumentar o reducir la potencia de calefacción) para alcanzar y mantener la temperatura deseada. El termostato de la habitación recalcula constantemente la temperatura de la caldera para mantener la temperatura de la habitación en el valor deseado. Esto conduce a una mayor eficiencia energética.
Características:
- control fluido de tres válvulas mezcladoras
- Control de la bomba WW
- apoya un sistema solar
- Protección de temperatura de retorno
- Control del clima y semanal
- económico por solar-more
- dos
dos salidas configuradas sin potencial
- dos salidas de voltaje configuradas
- dos
dos salidas configurables 0-10V (VERSIÓN PLUS)
- Salida de bomba solar con señal PWM (VERSIÓN PLUS)
- Conexión en cascada de 4 generadores de calor (VERSIÓN PLUS)
- Comunicación de tres termostatos de ambiente de dos puntos
- Comunicación con un termostato de ambiente con comunicación RS
- Ampliación de un módulo EU-505 o EU-WIFI-RS
- Control de dos válvulas adicionales mediante módulos adicionales EU-I-1-M, EU-I-1, EU-i-1 WW
- Actualización de la versión del programa a través de un puerto USB
- OpenTherm (OT)
Datos técnicos:
- Rango de ajuste de la temperatura de la caldera - de 10 a 99°C
- Rango de ajuste de la temperatura del suelo - de 10 a 50°C
- Rango de ajuste de la temperatura del agua caliente - 5 a 80°C
- Tensión de red 230V / 50Hz
- Carga nominal de las salidas 0,5A
- Fusible 6,3A
- Resistencia a la temperatura de los sensores - de -30 a 99°C
Equipamiento
- Pantalla LCD
- Sensor de temperatura de caldera
- Sensor de temperatura de avance
- Sensor de temperatura de retorno
- Sensor solar
- Sensor exterior
- Montaje en pared
- Se utilizan aquí sensores del tipo KTY 81-210 con un diámetro de 5mm
Contenido del envío:
- Control EU-i-3 PLUS
- un total de 5 sensores + 1x sensor exterior
